散热系统介绍

　　IPS12000系列设备的散热系统主要由风扇模块（FAN）和机箱门构成。

　　设备背面配置有风扇模块，以机柜为参照，采用前进风，后出风的方式将机箱工作过程中MPU、LPU、SPU和SFU单板产生的热量带出机箱，保证机箱工作在正常的温度范围内。

　　电源模块自带风扇，采用前进风，后出风的方式将电源模块工作过程中产生的热量带出机箱，保证电源模块工作在正常的温度范围内。

　　机箱门为选配模块，安装在机箱的正面，主要用于屏蔽电磁噪声，也可以阻挡气体流动过程中携带的灰尘进入机箱，保证机箱能够正常工作。

　　请在无需安装电源模块和单板的空槽位中安装相应的假面板，保证系统散热和EMC要求。

　　单板的散热方式

　　MPU、LPU、SPU和SFU单板散热方式为：前进风，后出风。

　　MPU、LPU和SPU单板面板上开孔，冷风气流由此散热孔进入MPU、LPU和SPU单板区域。

　　冷风气流经过MPU、LPU和SPU被加热后，进入SFU单板区域。

　　热风气流经过SFU后通过风扇模块排出。

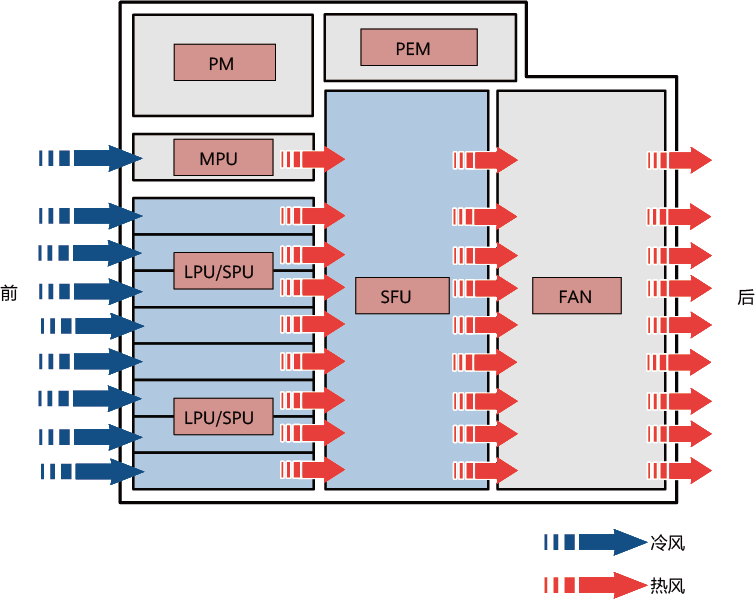

　　具体的气流走向如图3-37所示。

　　图3-37 MPU、LPU、SPU和SFU单板散热气流走向示意图（侧视图）

　　电源的散热方式

　　电源模块散热方式为：前进风，后出风。

　　电源模块面板上开孔，冷风气流直接由此散热孔进入电源模块，通过电源模块内置的风扇将冷风气流吹过电源模块区域。

　　冷风气流变成热风气流后，穿过电源背板，由PEM的开孔排出机箱。

　　具体的气流走向如图3-38所示。

　　图3-38 电源模块散热气流走向示意图（侧视图）

　　FAN-240SA-B（FAN-240SA-B风扇模块）

　　FAN-240SA-B风扇模块由风扇框、风扇、风扇监控单元FMU（Fan Monitoring Unit）等组成。

　　概述表3-46 FAN-240SA-B基本属性

属性 描述

描述 FAN-240SA-B风扇模块

部件编码 02122487

型号 FAN-240SA-B

备注 40°C环境下，V600R020C10及之前版本风扇模块的功耗为180W。V600R021C00及之后版本风扇支持解锁，V600R021C00及之后版本，如果整机插上SPUB/SPUC/SPCB/SPCC业务板，风扇会解锁，解锁后风扇模块的功耗为400W，400W是风扇功耗，非实际功耗。

　　外观图3-39 FAN-240SA-B外观

　　FAN-240SA-B（FAN-240SA-B风扇模块）概述表5-1 FAN-240SA-B基本属性

属性 描述

描述 FAN-240SA-B风扇模块

部件编码 02122487

型号 FAN-240SA-B

　　外观

　　FAN-240SA-B风扇模块由风扇框、风扇、风扇监控单元FMU（Fan Monitoring Unit）等组成，外观如图5-3所示。

　　图5-3 FAN-240SA-B外观FAN-240SA-B技术指标

项目 描述

尺寸（宽 x 深 x 高，不含包材） [mm] 129mm×143mm×361mm

重量（不含包材） [kg] 3.3 kg

风扇数量 2

典型功耗 [W] 18W

功耗 [W] 180W

风量 [CFM] 580CFM

风压 [Pa] 652.8Pa

　　FAN-480SA-B基本属性

属性 描述

描述 FAN-480SA-B风扇模块

部件编码 02122486

型号 FAN-480SA-B

　　外观

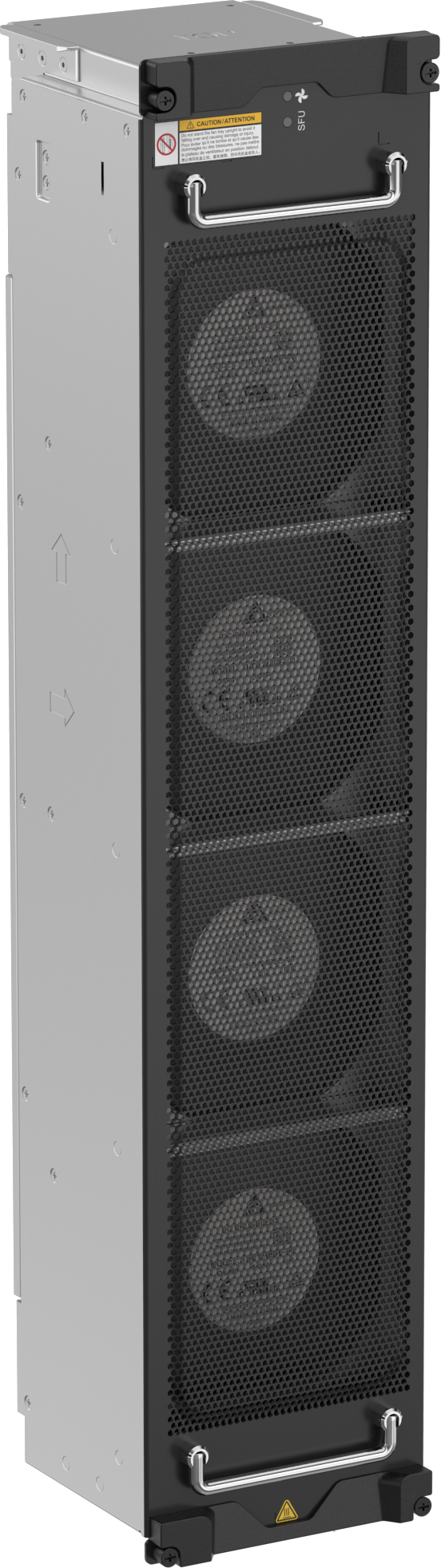

　　FAN-480SA-B风扇模块由风扇框、风扇、风扇监控单元FMU（Fan Monitoring Unit）等组成，外观如图5-5所示。

　　图5-5 FAN-480SA-B外观

　　FAN-480SA-B技术指标

项目 描述

尺寸（宽 x 深 x 高，不含包材） [mm] 129mm×143mm×605mm

重量（不含包材） [kg] 5.5 kg

风扇数量 4

典型功耗 [W] 36W

功耗 [W] 360W

风量 [CFM] 1160CFM

风压 [Pa] 652.8Pa
