华为SMU02B1

　　拆机

　　华为SMU02B1监控模块

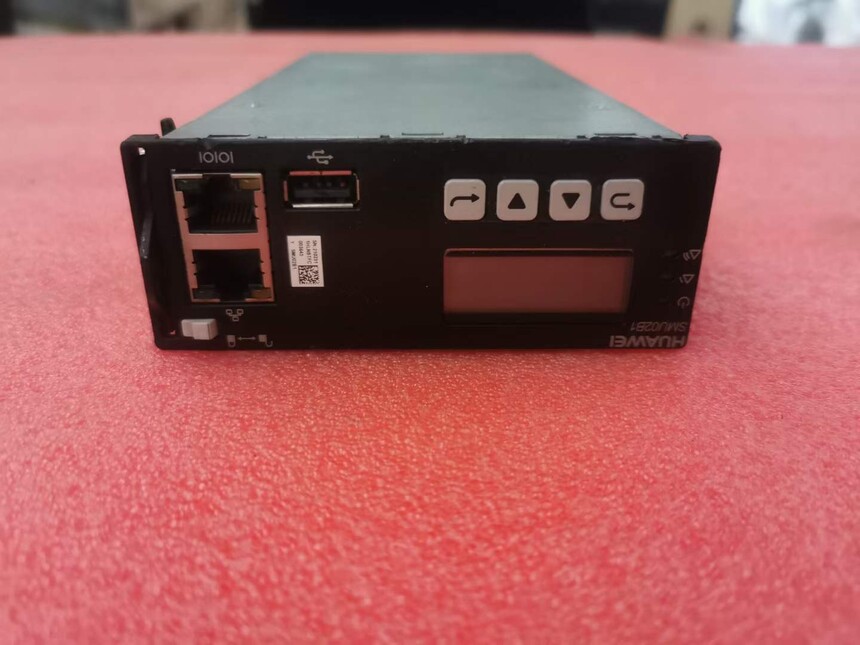

　　SMU02B1 华为监控模块 SMU02B 监控模块SMU02B 面板图2-1 SMU02B面板

（1）运行指示灯 （2）次要告警指示灯 （3）重要告警指示灯

（4）按键 （5）USB接口（该端口支持安全保护机制） （6）通信口RS485/RS232

（7）把手 （8）拨销 （9）通信口FE

（10）液晶显示屏

　　指示灯表2-1 面板指示灯说明

名称 颜色 状态 说明

运行指示灯 绿色 常灭 监控模块故障或无直流输入

慢闪（0.5Hz） 监控模块正常工作，与上位机通信正常

快闪（4Hz） 监控模块正常工作，与上位机通信不正常

次要告警指示灯 黄色 常灭 无次要告警和提示告警

常亮 有次要告警或提示告警

重要告警指示灯 红色 常灭 无紧急告警和重要告警

常亮 有紧急告警或重要告警

　　按键表2-2 按键说明

按键 名称 说明

向上键 按向上键或向下键可以翻阅菜单或选择参数。

向下键

返回键 按返回键可退回上一级菜单并且不保存所设置的参数。

确认键 在系统信息界面时，按确认键可进入主菜单。 在主菜单中按确认键可进入下一级子菜单。 在子菜单设置参数时按确认键可以保存参数。

说明： 30秒内无按键操作LCD背光灯关闭。 1分钟内无按键操作需重新登录。 设置参数时长按或，参数值将快速增加或减小。 同时按下和并持续10s，可重启SMU。 同时按下和（或）并持续2s，可提高（或降低）LCD对比度。

　　USB接口在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。通过USB接口安装WIFI模块后，可实现近端手机APP或Web接入功能，方便开站。通信接口表2-3 通信口说明

通信口 通信参数 通信协议

FE口 10M/100M自适应 HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议

RS485/RS232口 波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s 主从协议、电总协议、Modbus协议

说明： 以上端口都支持安全保护机制。

　　图2-2 通信接口引脚定义表2-4 FE口引脚定义

引脚 信号 说明

1 TX+ FE发送数据

2 TX-

3 RX+ FE接收数据

6 RX-

4、5、7、8 空 －

　　表2-5 RS485/RS232口引脚定义

引脚 信号 说明

1 TX+ RS485发送数据

2 TX-

4 RX+ RS485接收数据

5 RX-

3 RX232 RS232接收数据

7 TX232 RS232发送数据

6 PGND 地（PE）

8 空 －

监控单元 功能介绍

监控模块SMU02B、SMU02B1 SMU02B、SMU02B1（以下简称“SMU”）是一款体积小巧的监控模块，支持对华为盒式和柜式电源系统进行监控管理。 SMU可通过LCD、Web、LIVE APP和华为NetEco进行站点电源系统管理。

用户接口模块UIM02C/UIM02D 提供传感器接口、RS485接口、输入/输出干接点接口，用于管理电源系统柜内环境和告警上报等。

网络IO模块NIM02D 提供传感器接口和FE接口，用于连接网管、智能设备，如IP摄像头。

通信扩展模块NIM01C 提供无线天线接口、12V带电COM接口，用于管理智能电子门锁、摄像头和告警上报等。

通信扩展模块CIM02C 提供12V带电COM接口，用于连接智能设备等。

　　设备型号 SMU02B 接口类型 RJ45，485接口 接线说明 1、4接A，2、5接B 协议名称 SMU02B 串口参数 地址1,数据位8,停止位1，无校验，波特率9600 备注：开关电源需要设置协议，设置密码000001。通信协议类型需要改成电总协议，地址改为1。SMU02B串口要接下面的那个网络。SMU02B后期有些新设备，FSU需要选择设备型号为SMU06C才能正常。SMU02B1 华为监控模块 SMU02BSMU02B1 Huawei Monitoring Module SMU02BMonitoring module SMU02BpanelFigure 2-1 SMU02B Panel(1) Operating indicator (2) Secondary alarm indicator (3) Important alarm indicator(4) Keyboard (5) USB interface (which supports security protection mechanism)(6) Communication port RS485/RS232(7) Handle (8) Distribution (9) Communication Port FE(10) LCDIndicator lightTable 2-1 Instructions for Panel IndicatorsNamecolourstateExplainRunning indicatorgreenFrequent destructionMonitoring module failure or no DC inputSlow flash (0.5Hz)
