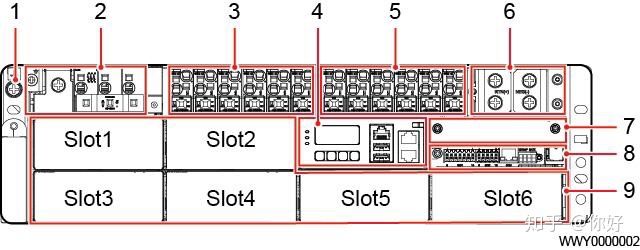

（1）接地螺丝

　　（2）交流输入模块

　　（3）LLVD配电

　　（4）监控模块SMU02C

　　（5）BLVD配电

　　（6）电池接线端口

　　（7）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位

　　（8）用户接口模块UIM05B1

　　（9）整流模块安装空间

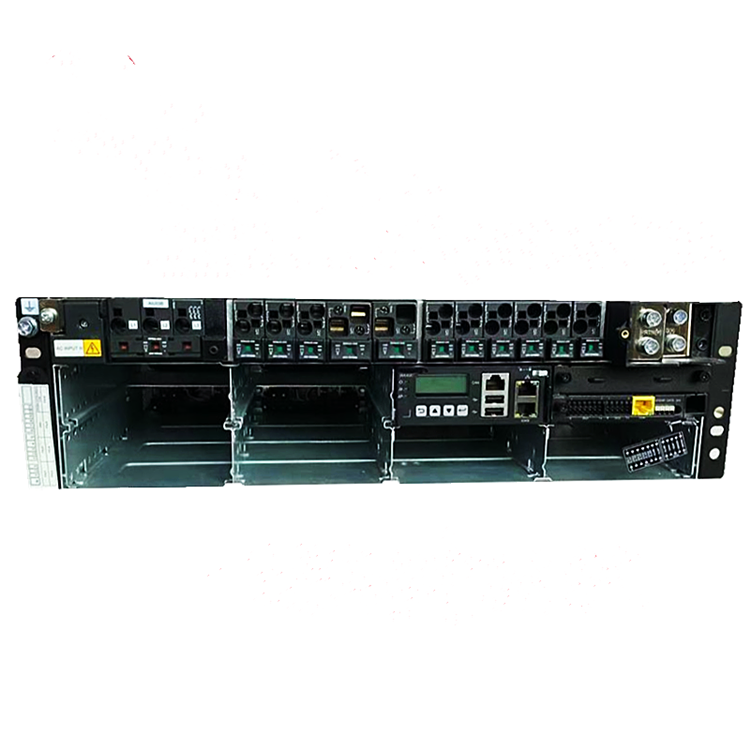

　　ETP48400-C3B1 220/380v

　　可配置4850G

　　或4875G

　　高度3U嵌入式电源三项

　　宽度19英寸

　　技术指标

　　表B-1 技术指标

　　参数类别

　　参数名称

　　描述

　　交流输入

　　输入频率

　　45Hz～66Hz，额定值为50Hz/60Hz

　　功率因数（PF）

　　≥0.99（额定电压输入，50%～99%负载）

　　直流输出

　　输出电压

　　–53.5V DC

　　大输出功率

　　ETP48400-C3B1：24KW

　　ETP48400-C3B2：18KW

　　稳压精度

　　≤±1%

　　峰峰值杂音电压

　　≤200mV（0～20MHz）

　　电话衡重杂音电压

　　≤2mV

　　均流不平衡度

　　≤±5%（50%～99%负载）

　　交流输入保护

　　交流输入过压保护点

　　≥300V AC

　　交流输入过压恢复点

　　290V AC～300V AC

　　交流输入欠压保护点

　　≤80V AC

　　交流输入欠压恢复点

　　80V AC～90V AC

　　直流输出保护

　　直流输出过压保护点

　　默认值59.5V DC，范围为–56V DC～–60.5V DC

　　结构

　　电源系统（高×宽×深）

　　ETP48400-C3B1/ETP48400-C3B2：130mm×482mm×330mm

　　重量

　　≤20kg（不含整流模块）

　　防护等级

　　IP20

　　安装方式

　　支持19英寸机架安装

　　进出线方式

　　前进前出线

　　维护方式

　　前维护

　　散热方式

　　自然散热
