PHD-3000WA电源替代PAC-2700WA电源销售，PHD-3000WA电源性能规格能完全替代PAC-2700WA电源。此变更通知针对使用数据中心网络产品PAC-2700WA电源的客户，详细内容请参考如下正文。

　　3.PCN基本信息PCN编号CloudEngine-20160007供应商信息华为技术有限公司PCN分类DN里程碑点执行日期新单板/部件可见日期/新变更可见日期2015年2月15日终止销售日期/停止接单日期被切换硬件停止接单日期2017年6月30日停止生产日期被切换硬件停止生产日期2018年6月30日终止服务日期对于被切换硬件，此日期后停止提供服务2022年6月30日

　　4.变更原因目前已经有完全替代款型。

　　5.受影响的系统和产品主系统（产品）子系统（模块/单板/整机/电源）硬件软件CloudEngine12800CE12804&CE12808&CE12812&CE12816是否6.受影响的产品工程编码新部件老部件完全替代编码对外型号简称描述编码对外型号简称描述02310VMAPHD-3000WA3000W电源功能模块-AC&HVDCPSU-PHD-3000WA-3000W交流&高压直流电源02310LHLPAC-2700WA2700W电源功能模块-CloudEngine12800-PAC-2700WA-2700W交流电源是（完全替代）

　　7.更改描述7.1规格变化参数说明PAC-2700WA电源（02310LHL）PHD-3000WA电源（02310VMA）交流输入电压范围90VAC～290V AC输入，额定值为110V AC/220V AC90V AC～290V AC输入，额定值为110V AC/220VAC交流输入电压频率45Hz～65Hz，典型值为50Hz/60Hz47Hz～63Hz，典型值为50Hz/60Hz高压直流输入电压范围不支持188VDC~400V DC输入，额定值为240V DC/380V DC输入电流16A16A输出额定电压53.5V DC53.5VDC输出额定功率2700W备注：输入电压≤175V AC时，输出额定功率降额为1200W。

　　3000W备注：交流输入电压≤175VAC时，输出额定功率降额为1500W。适配机型CE12804/08/12/16CE12804/08/12/16CE12804S/08S适配机箱交流机框1、CE12804/08/12/16：

　　1）交流机框2）交流&高压直流机框

　　2、CE12804S/08S：1）交流&高压直流机框7.2外观变化PAC-2700WA电源（02310LHL）PHD-3000WA电源（02310VMA）

　　7.3尺寸与重量变化电源型号外形尺寸（宽×深×高,mm）重量(kg)PAC-2700WA106.5×485×412.2PHD-3000WA2.47.4模块外部接口变更无。7.5安装方式的变化无。

　　8.兼容性说明无。

　　9.更改影响安全影响否火灾影响否业务影响通信影响维护影响1

　　、PHD-3000WA电源在V1R1/V1R2/V1R3版本应用请注意以下事项：（1）与PAC-2700WA混插按照30:27均流；（2）电源的铭牌和型号是3000W，软件界面显示2700W；（3）支持3000W电源软件加载，但是不支持和2700W软件互相加载。

　　2、PHD-3000WA电源在V1R5及之后版本可以完全支持。3、所有版本下，PHD-3000WA电源均支持与PAC-2700WA电源混插。

　　4、PAC-2700WA电源：网上运行坏：申请备件或使用PHD-3000WA替代；新建和扩容局点：使用PHD-3000WA替代；可靠性影响电源/功耗影响流量影响10.影响的文档销售指导书，可销售清单，产品配置手册。

　　11.相关联的更改无12.建议客户动作新建和扩容推荐客户使用PHD-3000WA电源。

　　13.附件无。14.备注若有疑问请联系华为当地销售代表或技术服务人员。

　　华为3000W交流&高压直流电源模块PHD-3000WA 路由器

　　3000W 交流&高压直流PM模块

　　PM模块通过PEM模块将电源从外部接入，然后输出到电源背板。

　　概述

　　表1 电源属性

　　表2 电源对应产品与版本支持情况

　　外观

　　PM模块如图1所示。

　　图1 PM模块示意图

　　PM模块无外部电源输入接口，通过交流PEM模块或高压直流PEM模块将电源从外部接入，交流PEM模块如图2所示，高压直流PEM模块如图3所示。

　　图2 交流PEM模块示意图

　　图3 高压直流PEM模块示意图

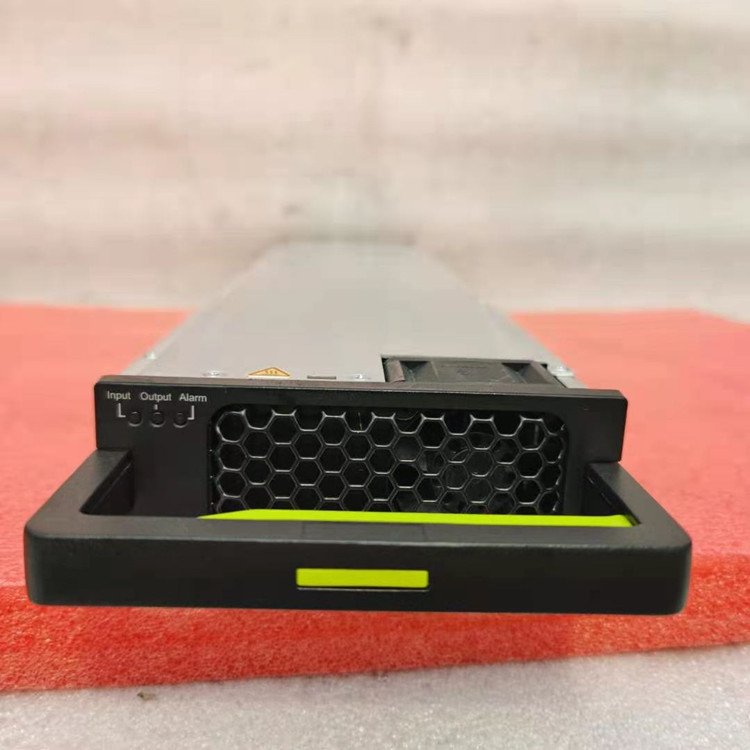

　　面板

　　图4 PM模块面板外观图

　　表3 指示灯说明

　　技术指标

　　说明：

　　交流供电支持200-240V系统，支持供电电压（180~264V），不支持110V单相交流输入，可以支持110V双火线系统，要求双火线供电电压满足180V~264V。
