ME60-X16

华为ME60-X16

华为路由器

华为通信电源

概述

表1 设备属性

产品型号	描述	BOM	型号	最低软件版本
ME60-X16	ME60-X16一体化机箱组件 (含八块直流电源)	02352024	ME0B0BKP1630	V800R008C10

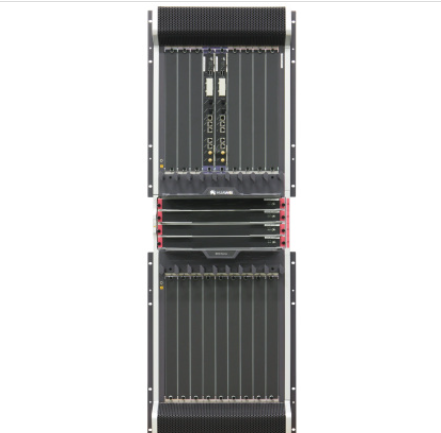

外观

图1 外观

华为ME60-X16组成结构

图2 组成结构

1. 进风口	2. 主控板（MPU）	3. 走线槽	4. 交换网板（SFU）	5. 线路板（BSU/MSU）
6. 把手	7. 挂耳	8. 风扇模块（FAN）	9. 假面板	10. 电源模块（PEM） 说明： 此处以直流配电模块为例说明
11.后走线架	12.电源管理接口	13.机箱接地端子	14.ESD插孔(背面)	15.集中监控模块（可选）

槽位分布

图3 槽位分布图

表2 槽位分布说明

槽位名称	槽位数量	单板槽位	备注
接口板槽位	16	1～16	插接BSU/MSU板。
主控板槽位	2	17～18	插接MPU板。
交换板槽位	4	19～22	插接SFU板。
