华为800x1200x2000mm(FR42812）网络服务器综合机柜
一丶机柜简介
1丶机柜名称
数字和字母 | 含义 |
|---|
1 | 柔性、精细 |
2 | 机架 |
3 | 机柜内部可安装空间42U |
4 | 机柜宽度是800mm |
5 | 机柜深度1200mm |
6 | 可选配置 |
功能
机柜符合IEC（International Electrotechnical Commission）60297-1标准，前后方孔条之间距离可按照25mm步距调节，采用拼装架构，便于扩展。
机柜的主要功能如下：
- 静载1200kg，动载1000kg。
- 底部安装万向轮，搬运便捷，支持过坡角度小于等于10°。
- 为内部各组件提供一个集中放置且相互连接的空间。
- 防止组件受污染。
- 保护组件免受外因导致的损毁。

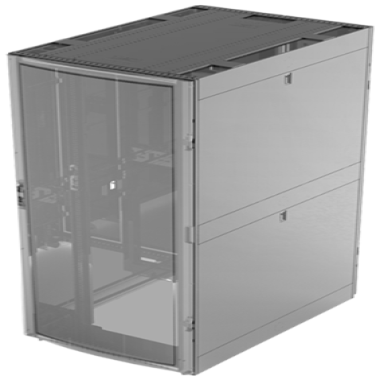

二丶外观
物理结构
机柜由机架、前机柜门、后机柜门、侧门、顶盖、方孔条组成
1丶结构图
| 1．前机柜门 | 2．顶盖 | 3．后机柜门 |
| 4．侧门 | 5．方孔条 | 6．机架 |
2丶机柜材质
机柜采用高强度A级优质碳素冷轧钢板和镀锌板，满足RoHS（Restriction of the use of certain Hazardous Substances）要求，内部材料防火性能符合UL（Underwriter Laboratories）标准。
3丶布线方式
布线方式可支持机柜上下出线。
4丶ESD插孔
机柜提供ESD插孔，在进行安装、维护操作时，需要配戴防静电腕带，防静电腕带的接口一端要插在机柜的ESD插孔中
5丶ESD插孔位置
6丶散热原理
机柜前后装配网孔门板，支持前进风、后出风、地板下进风的散热方式
三丶规格参数
规格 | 参数 |
|---|
物理参数 | - 尺寸（宽×深×高）：800mm×1200mm×2000mm
- 机柜内部空间：42U
- 重量（空机柜）：145kg
- 重量（总装机柜）：175kg
|
环境参数 | - 机房长期温度：0°C～40°C
- 机房短期温度：–5°C～55°C
- 机房长期相对湿度：5%RH～85%RH
- 机房短期相对湿度：0%RH～95%RH
|
说明丶
- 1U=1.75inch，约为44.45mm，U是IEC(International Electrotechnical Commission) 60297标准中定义的高度单位。
- 空机柜重量=机柜带前门+后门的重量。
- 总装机柜重量=空机柜+机柜附件+包装箱的重量。
- 机房的环境参数是在设备前方0.4m处和距离地面1.5m处测得的数值。
- 短期工作条件是指设备连续运行不超过48小时和每年累计运行不超过15天。
