华为ETP48400-C3B1直流-48V400A嵌入式高频开关电源系统
品牌：华为
型号：ETP48400-C3B1
容量：直流-48V400A
一丶产品概述
ETP48400-C3B1是嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输出给通信设备供电。ETP48400-C3B1电源最大容量满足24KW，适用于5G站点供电以及存量站点扩容改造场景。可选配智能配电单元DCDB48-200-16B，DCDB48-200-16B-XXX以及铅酸电池盒DCDB48-400-4C使用。
二丶产品介绍

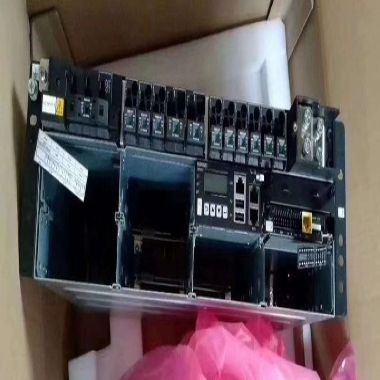

①外观
（1）接地螺丝 | （2）交流输入模块 | （3）LLVD配电 |
（4）监控模块SMU02C | （5）BLVD配电 | （6）电池接线端口 |
（7）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位 | （8）用户接口模块UIM05B1 | （9）整流模块安装空间 |
②系统配置
项目 | ETP48400-C3B1 |
|
|---|
交流输入制式 | 220/380V AC三相四线兼容220V AC单相 |
|
直流配电 | - LLVD配电：2×125 A，3×63A
- BLVD配电：2×63A，2×32A，2×16A
|
防雷 | - 交流防雷：标称雷击放电电流30kA，8/20µs，正负各5次
- 直流防雷：差模10kA，共模20kA，8/20µs
|
1丶 智能配电单元DCDB48-200-16B外观
（1）接地螺丝 | （2）次要负载配电 | （3）重要负载配电 |
（4）通信模块DMU02C1 | （5）直流输入接口 |
|
2丶 智能配电单元DCDB48-200-16B-XXX外观
（1）接地螺丝 | （2）次要负载配电 | （3）重要负载配电 |
（4）通信模块DMU02C1 | （5）直流输入接口 |
|
3丶DMU02C1面板
（1）运行指示灯 | （2）告警指示灯 | （3）RS485通信接口 |
4丶指示灯说明
名称 | 颜色 | 状态 | 描述 |
|---|
运行指示灯 | 绿色 | 灭 | DMU故障或无直流输入。 |
慢闪(0.5Hz) | 通信正常。 |
快闪(4Hz) | 通信失败。 |
告警指示灯 | 红色 | 灭 | 无告警。 |
常亮 | 有告警产生。 |
5丶通信接口说明
接口 | 通信参数 | 通信协议 |
|---|
COM1/COM2 | 波特率：9600 bit/s | Modbus协议 |
说明： 上述接口都受到安全机制的保护。华为ETP48400-C3B1,直流-48V400A嵌入式,48V高频开关电源 |
6丶通信接口引脚
7丶RS485接口引脚定义
引脚 | 信号 | 描述 |
|---|
1 | TX+ | RS485发送数据 |
2 | TX- |
4 | RX+ | RS485接收数据 |
5 | RX- |
3, 6, 7, 8 | N/A | – |
8丶拨码开关
- 当多个DCDB48-200-16B级联时，需要设置DMU02C1的地址拨码。
- 如果只安装了一个DCDB48-200-16B，则不需要设置DMU02C1的地址拨码。
9丶拨码定义
框地址 | pin1 | pin2 |
|---|
1 | OFF | OFF |
2 | OFF | ON |
3 | ON | OFF |
4 | ON | ON |
- 如果是1个接触器+1个分流器的场景时，例如DCDB48-200-16B-4731，pin3设置为OFF、pin4设置为OFF。
- 如果是2个接触器+1个分流器的场景时，例如DCDB48-200-16B-4731-008，pin3设置为OFF，pin4设置为ON。
|
10丶 智能配电单元DCDB配置
项目 | DCDB48-200-16B | DCDB48-200-16B-XXX |
|---|
输入电压 | 40V DC~60V DC |
输入总电流 | 200Amax |
直流配电 | - BLVD配电： 16A/1P×2，20A/1P×2，32A/1P×2
- LLVD配电：32A/1P×4，63A/1P×6
| 最大支持16路空开： - 重要负载：可配置 16A、20A、32A、40A、63A空开共6路
- 次要负载配置一：可配置16A、20A、32A、40A、63A空开共10路
- 次要负载配置二：可配置16A、20A、32A、40A、63A空开共7路，80A、100A、125A空开共2路
|
尺寸（高×宽×深） | 43.6mm×482.6mm×255mm |
重量 | ≤10kg |
安装方式 | 19英寸机架安装 |
进出线方式 | 前进前出线 |
维护方式 | 前维护 |
DCDB48-400-4C配置
项目 | 说明 |
|---|
输入电压 | 40V DC~60V DC |
输入总电流 | 400Amax |
直流配电 | 125A/1P×4 |
尺寸（高×宽×深） | 43.6mm×482.6mm×180mm |
重量 | ≤4kg |
安装方式 | 19英寸机架安装 |
进出线方式 | 前进前出线 |
维护方式 | 前维护 |
