华为MTS9512A-HD2007室外一体化电源柜产品概述,华为高频开关电源,华为通信电源

华为MTS9512A-HD2007室外一体化电源柜产品概述,华为高频开关电源,华为通信电源

一丶MTS9512A-HD2007产品概述


多功能通信系统MTS（multiple telecommunication system）为无线通信站点提供户外物理工作环境、安全系统和监控组网的整体解决方案，集成了户外机柜、温控设备、通信电源、监控、网管系统、交直流配电、防雷等功能，并为用户预留足够的安装空间。MTS是一系列高效、智能、一体化站点解决方案。

产品特点如下：

  • 高效站点

    • 电池休眠

    • 温控节能

    • 高密度热交换

    • 高效整流模块

  • 智能化站点

    • IP、GPRS、带内组网

    • 电池SOC、SOH检测

    • 电子门锁、视频监控、声光告警

    • 智能温控管理

    • 电池混用

    • 通过远程网管管理站点

    • License安全管理

  • 一体化站点

    • 机柜快速拼装

    • 配电模块化配置

二丶MTS9512A-HD2007产品配置


电源系统组成介绍

根据用户的实际需求，可以采用标准配置的电源系统，也可以灵活配置合适的机柜和电源插框从而组成不同的电源系统，例如选择MTS9510A-HT2001机柜和ETP48200-C5CA电源插框，组成了MTS9512A-HT2012电源系统。

表1 标准配置的电源系统

机柜型号

温控类型

电源插框

MTS9513A-HA2001

HXC150S+PC300D

ETP48300-C6A1

MTS9512A-HT2011

HXC150S+TEC

ETP48200-C5C4

MTS9512A-HX2006

HXC150S

ETP48200-C5C4

MTS9512A-GX2005

AH1500

ETP48200-C5C4

表2 组合配置的电源系统

系统型号

机柜组合描述

系统型号

空柜型号

温控类型

电源插框

MTS9512A-HT2012

MTS9510A-HT2001

HXC70S+TEC

ETP48200-C5CA

MTS9512A-HD2007

MTS9510A-HD2002

HXC150S+直通风

MTS9512A-GA2002

MTS9510A-GA2001

AH1500+PC500D

MTS9512A-HA2002

MTS9510A-HA2003

HXC150S+PC300D

MTS9512A-HT2011

MTS9510A-HT2002

HXC150S+TEC

MTS9512A-HX2006

MTS9510A-HX2002

HXC150S

MTS9512A-GX2005

MTS9510A-GX2001

AH1500

MTS9512A-HT2009

MTS9510A-HT2001

HXC70S+TEC

ETP48200-C5CB

MTS9512A-HT2010

MTS9510A-HT2002

HXC150S+TEC

MTS9513A-HT2002

MTS9510A-HT2002

HXC150S+TEC

MTS9513A-GM2001

MTS9510A-GX2001

AH1500

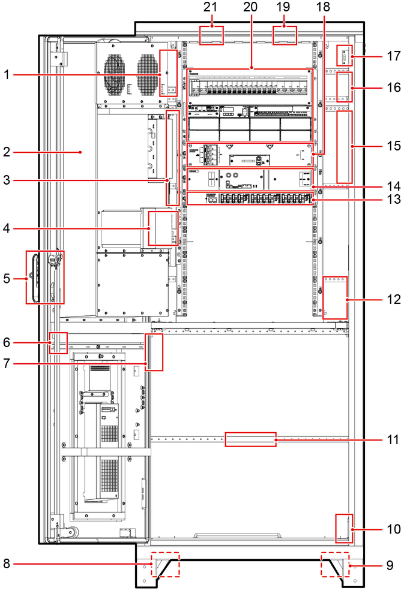

电源系统的部件布局介绍

根据用户的实际需求，可以灵活配置合适的部件以满足用户需求，各部件在机柜内的布局如下所示。

  • 电池舱/柜的空闲空间不能放置其他电器设备，避免产生电池过热或短路等质量风险。

  • 电源柜/设备柜放入的设备不允许超过温控设备的最大换热能力，避免因负载扩容导致高温问题从而影响业务。

表3 部件布局


表4 部件布局说明

序号

部件名称

序号

部件名称

1

交流检测模块

12

MBUS模块CCO

2

温控门

13

直流配电单元DCDB（或EFUSE；下方可安装交流电表AIM02C、直流电表）

3

交流输出盒或交流扩展框（不支持同时配置）

14

直流切换单元DTS200-A2

4

温湿度传感器

15

直流输出盒或直流扩展框（不支持同时配置）

5

电子门锁

16

太阳能输入盒

6

振动传感器

17

门磁传感器

7

IBOX（CIM01C1）

18

高压配电单元ETPH3820-D1

8

GPRS天线

19

烟雾传感器

9

声光告警器

20

电源插框，详见部件介绍章节

10

水浸传感器

21

直流照明灯

11

电池温度传感器

无

无

三丶MTS9512A-HD2007产品参数说明

机柜类型

机柜型号

尺寸

重量

电源柜（不含电源插框）

MTS9510A-HD2002

2030mm×815mm×735mm

＜190kg

MTS9510A-HT2001

MTS9510A-HT2002

MTS9510A-HT2011

MTS9510A-GA2001

MTS9510A-GX2001

MTS9510A-DT2001

MTS9510A-HA2003

MTS9510A-GX1402

1410mm×815mm×735mm

电池柜

MTS9510A-XD2002

2030mm×815mm×735mm

＜160kg

MTS9510A-XT2001

MTS9510A-XT2002

MTS9510A-XA2002

MTS9510A-XA2005

MTS9510A-XT1401

1410mm×815mm×735mm

设备柜

MTS9510A-HX2002

2030mm×815mm×735mm

＜170kg

MTS9510A-HX2011

MTS9510A-GX2007

MTS9510A-GX2004

MTS9510A-GX1401

1410mm×815mm×735mm

MTS9510A-HX1401

1410mm×815mm×735mm

MTS9510A-GX2005

2030mm×815mm×815mm

BTS柜

MTS9510A-HX2003

2030mm×815mm×735mm

＜192kg

MTS9510A-GX2003

MTS9510A-HX2004

MTS9510A-GX2002

MTS9510A-GX2301

2340mm×815mm×815mm

MTS9510A-HX2301

整流模块

R4850G2或R4850N2

40.8mm×105mm×281mm

＜2kg

太阳能模块

S4850G1

＜1.8kg

升压模块

C28005G1
