一丶MTS9606B-L20B1产品概述
多功能通信系统MTS（multiple telecommunication system）为无线通信站点提供供备电解决方案，并为用户预留一定的设备安装空间。
其中MTS9604B-N20B1机柜支持锂电池备电，57V恒压输出；MTS9604B-N20B2机柜支持铅酸电池备电，48V输出，并支持设置为57V恒压输出。
同时此系统具备高颜值、灵活应用、平滑演进、扩容、智能演进等特性。
二丶MTS电源柜系统配置
项目 | MTS9604B-N20B1（01074963） | MTS9604B-N20B2（01074965） | MTS9604B-N20B2（01074965-004） |
|---|
交流配电 | |
直流配电 | | BLVD：2×100A/1P，2×63A/1P，2×16A/1P，2×10A/1P LLVD：2×100A/1P，4×63A/1P，2×32A/1P，2×16A/1P，2路100A熔丝 电池支路：4×125A/1P+500A/25mV分流器
| BLVD：4×63A/1P，2×16A/1P，2×10A/1P LLVD：2×100A/1P，2×63A/1P，4×32A/1P，2×16A/1P 电池支路：4×125A/1P+500A/25mV分流器
|
监控模块 | SMU02C |
用户接口模块 | UIM03F1 |
用户空间 | 19英寸机架安装空间12U | 19英寸机架安装空间8U | 无 |
储能系统 | 柜内最大支持安装4组锂电池（只支持57V锂电池），不支持电池温度传感器 | 柜内最大支持安装3组190Ah铅酸电池 | 柜内最大支持安装4组190Ah铅酸电池 |
三丶MTS机柜外观介绍
项目 | 规格 |
|---|
机柜尺寸（高×宽×深） | 2000mm×600mm×600mm |
机柜重量 | ≤126kg（不包含整流模块和电池） |
防护等级 | IP20 |
安装方式 | 落地安装，防静电地板安装 |
维护方式 | 支持前维护或顶部操作维护，支持靠墙（离墙壁距离大于100mm） |
进出线方式 | 上进上出 |
三丶MTS电源柜内部介绍

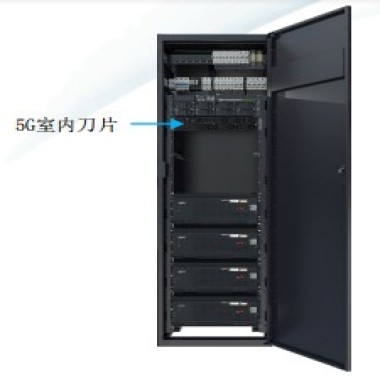

（1）RTN+母排 | （2）交流输出空开（5G室内刀片预留接口） | （3）交流防雷器 |
（4）交流输入空开 | （5）交流端子N | （6）监控模块SMU02C |
（7）通信扩展模块安装空间 | （8）整流模块安装空间 | （9）用户设备安装空间 |
（10）锂电池安装空间 | （11）次要负载支路 | （12）重要负载支路 |
（13）电池支路 | （14）用户接口模块UIM03F1 |
|
