功能说明

■–48V 直流供电

●内置支持热插拔的 PSU 模块，进行 AC/DC 转换。

●提供具备下电功能的多路直流输出，满足主设备和传输设备供电。

■信号采集和检测
●通过内部信号接口板采集电池电流信号、负载电流信号和其它能源输入电流信号。

●检测电池回路断和负载回路断信号。

■保护
●内置直流防雷保护单元，为直流电源口、监控告警及通信接口

提供安全可靠的防雷保护功能。

■通信、控制和告警
●监控单元具有通信、告警等功能，支持远程监控和在线升级，能够监控并控制电源系统的运行状态，及时对故障进行上报告警。

■上电调测
●当只有电池时，可以通过调测开关手动控制电池接触器闭合，使电源上电运行。

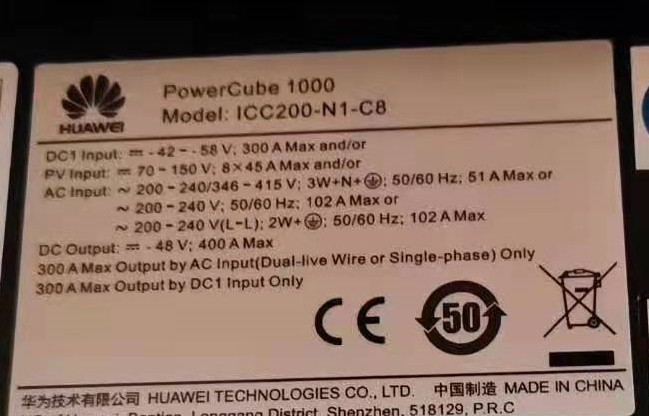

PowerCube 1000

Model: ICC200-N1-C8

DC1 Input - 42 - - M V. 300 A Max and/or

PV input « 70- 150 V; 45 A Max and/or

AC inovl ~ 200 • 240/3"・415 V; 3W*N*®： 50/®0 Hz; 51 A Max or

~ 200 ・ 240 V; 50/60 Hz; 102 A Max or

~ 200-240 V(L-L); 2W*®; 50/60 Hz; 102 A Max

DC Output =・ 48 V; 400 A Max

300 A Max Output by AC lnput(Dusl-live Wire or Single-phase) Only

300 A Mex Output by DC 1 Input Only

通用安全注意事项

● 本产品应在符合设计规格要求的环境下（电网、输入电压、温度、湿度等）使

用，否则可能造成产品故障，由此引发的产品功能异常或部件损坏不在产品质量

保证范围之内。

● 负责安装、维护华为设备的人员，必须先经严格培训，了解各种安全注意事项，

掌握正确的操作方法之后，方可安装、操作和维护设备。

● 操作人员应遵守当地法规和规范。手册中的安全注意事项仅作为当地安全规范的

补充。

● 禁止在雷雨天气下操作设备和电缆。

● 雨后维护室外设备时，需要轻开柜门并清理机柜门缝周围积水，防止开关门时水

花溅入机柜内。

● 操作时严禁在手腕上佩戴手表、手链、手镯、戒指等易导电物体。

●操作过程中必须使用专用绝缘工具。

● 应根据资料力矩要求采用力矩工具紧固螺丝，并采用红蓝标示进行双重检查，安

装人员确认螺丝拧紧后，在螺丝上涂蓝色标示，检查人员确认拧紧后，涂红色标

示。

●安装或维护操作必须符合任务的步骤顺序。

●接触任何导体表面或端子之前使用电表测量接触点的电压，确认接触点无电压或

电压在预知的范围之内。

● 如果交流输入线缆从柜顶接入机柜，需在柜外 U 型折弯后进入机柜。

●如果电源系统未连接电池或电池容量不足，维护或故障定位时有可能导致负载

（用电设备）掉电。

●如果电缆的储存环境温度在零度以下，在进行敷设布放操作前，必须将电缆移置

室温环境下储存 24 小时以上。

● 设备安装完成后，用户应按照用户手册要求对设备进行例行检查和维护
