华为 PDU8000-0250ACV4-CCAY52 配电柜 模块化一体配电柜




精密配电柜运用于数据中心机房IT服务器机柜智能配电管理系统，综合采集所有
数据，并通过RS485或SNMP通讯上传至后台监控系统，以达到对整个配电系统的实
时监控和运行质量的有效管理，为实现*绿色IDC提供可靠保障。







详细介绍

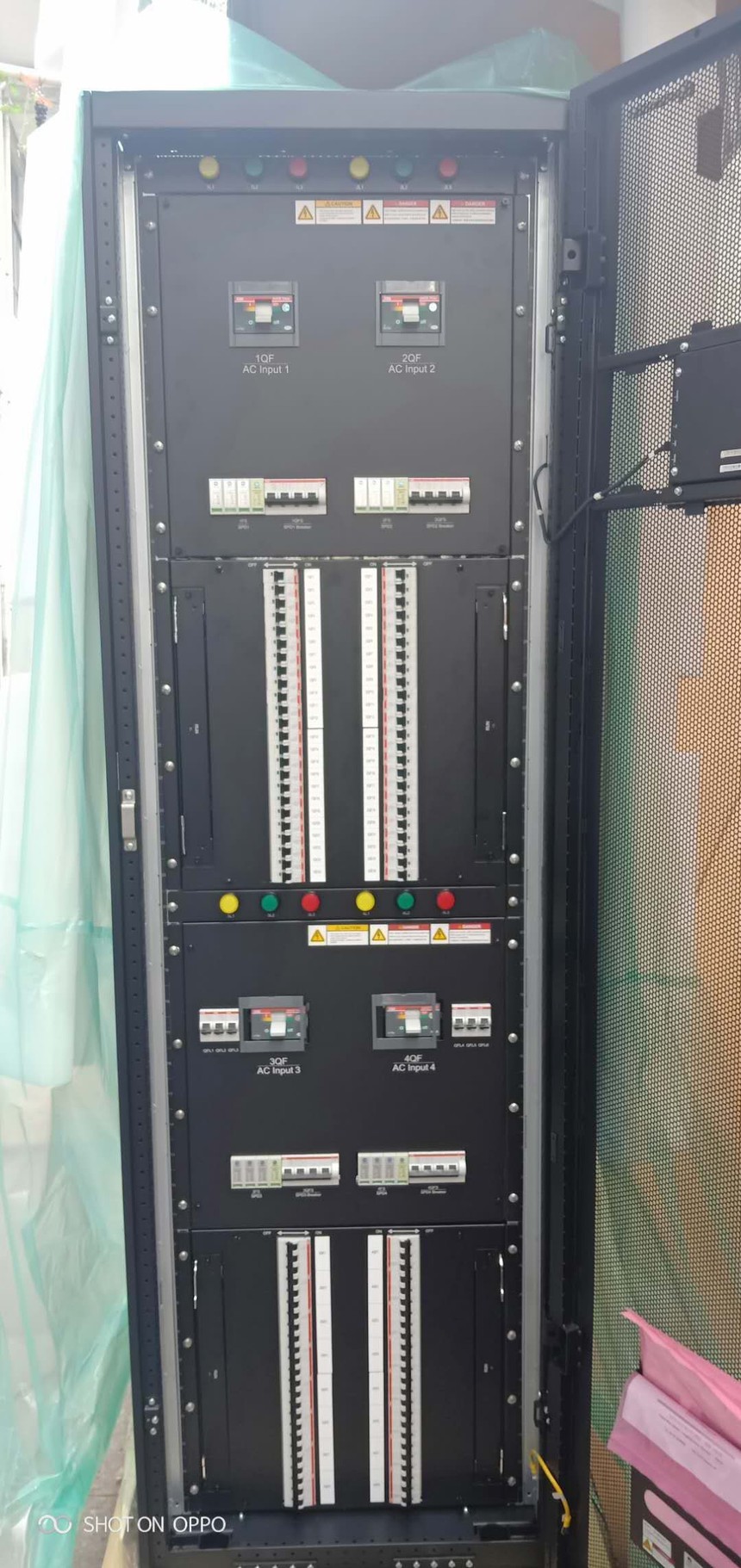

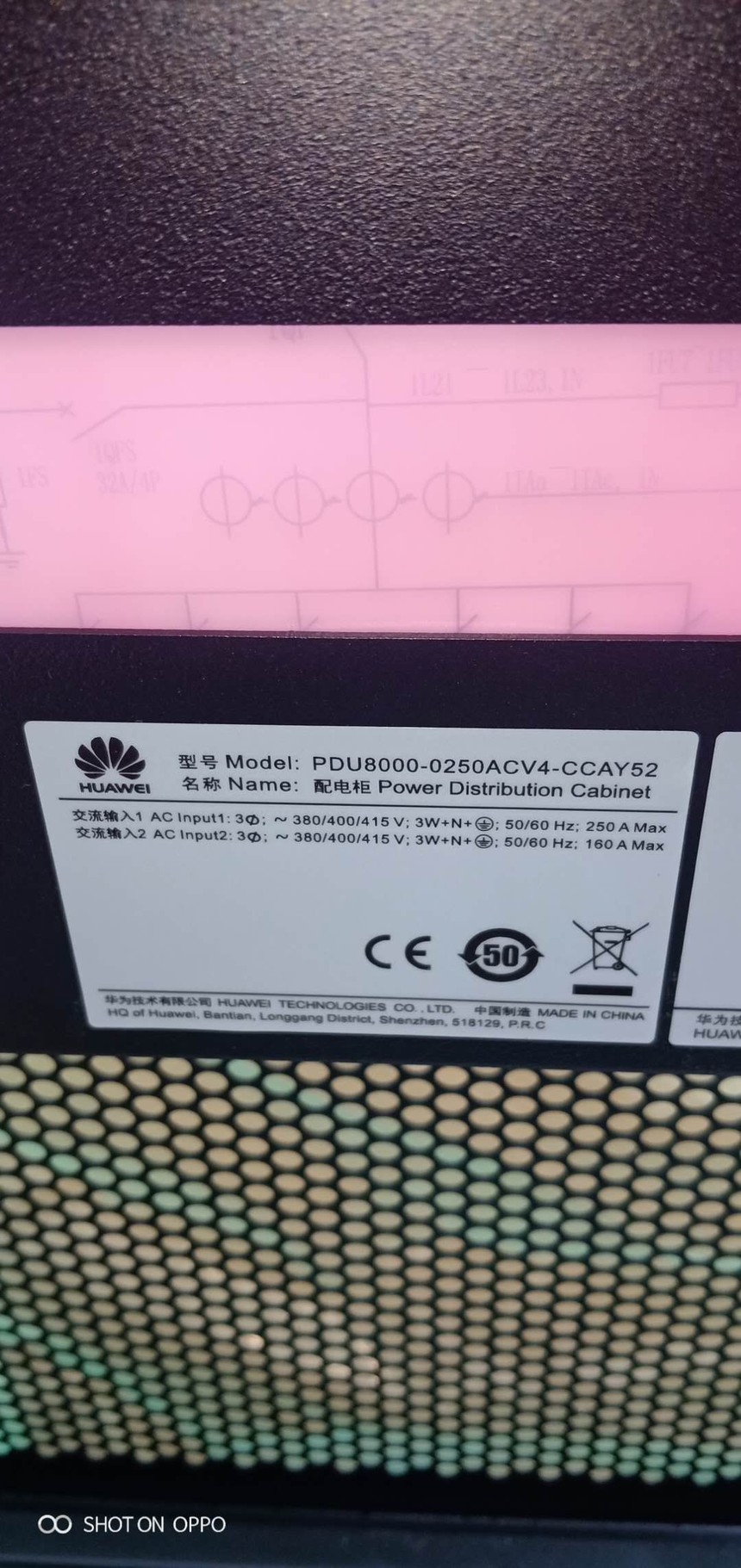

华为PDU8000-0250ACV4-CCAY52交流配电柜

华为PDU8000-0250ACV4-CCAY52交流配电柜

华为PDU8000-0250ACV4-CCAY52交流配电柜

特点
产品组成
简介
 精密配电柜运用于数据中心机房IT服务器机柜智能配电管理系统，综合采集所有
数据，并通过RS485或SNMP通讯上传至后台监控系统，以达到对整个配电系统的实
时监控和运行质量的有效管理，为实现*绿色IDC提供可靠保障。

维护方便，支持前后门维护
---精密配电柜
参数表
项目 规格描述
 重量 ≤350kg
 输入容量 可选：630A、400A、250A、160A、125A
 通讯类型 RS485/SNMP
 防雷等级 C级，20kA(8/20μs)
 维护方式 前后维护
 防护等级 IP20
 进出线方式 上进上出
 认证 CCC/CE
 输出路数 最大配置：144路1P MCB或48路3P MCB
 监控参数
 工作温度 -5℃～+40℃
 工作湿度 5%RH～95%RH
 电源制式 380/400/415V 50/60Hz
 海拔 0～2000m，大于2000m降额使用
2000mm×600mm×1200mm
总回路电压、电流、电能、开关状态等
支路电压、电流、电能、谐波次数、开关状态等
尺寸（高×宽×深）
 输出电流 0～50A/每路
安装方式 落地安装，支持与IT机柜并柜


应用场景
___PDU8000
精密配电柜
 精密配电柜是专为数据中心设计开发的智能配电柜，小尺寸大容量设计支持灵活部署，
既可安装于模块化数据中心密闭通道内与IT机柜同列部署，又可在通道外独立部署。该精密配电柜又称为半柜精密配电柜。
双路电源输入，2N供电
大容量配电，630A以下输入可选，最大支持132P输
出回路
高可靠性设计，满足IEC60950、GB4943，C级防雷，
CCC/CE认证
智能监控，7英寸超大监控显示屏，美观大方，兼容华
为数据中心NetEco管理平台，全面监控、实时告警、
远程管理
支持前门维护
特点
简介
---精密配电柜
参数表
项目 规格描述
 重量 ≤250kg
 输入容量 可选：630A、400A、250A、160A、125A
 通讯类型 RS485/SNMP
 防雷等级 C级，20kA(8/20μs)
 维护方式 前维护
 防护等级 IP20
 进出线方式 上进上出
 认证 CCC/CE
 输出路数 最大配置：132路1P MCB或44路3P MCB
 监控参数
 工作温度 -5℃～+40℃
 工作湿度 5%RH～95%RH
 电源制式 380/400/415V 50/60Hz
 海拔 0～2000m，大于2000m降额使用
2000mm×300mm×1000mm
电压、电流、电能、开关状态等
尺寸（高×宽×深）
 输出电流 0～50A/每路
安装方式 落地安装，支持与IT机柜并柜

应用场景
___PDU8000
一体化配电柜
 一体化配电柜是专为中小型模块化数据中心解决方案设计开发的智能型交流配电柜，
集UPS配电单元、空调配电单元和IT配电单元为一体，从而实现占地面积小，节约成本，
性能高，是中小型模块化数据中心配电系统的宠物。
功能强大，集成UPS、空调、IT设备配电单元，一体
化设计
大容量配电，400A以下输入可选，最大支持72P输出
回路
高可靠性设计，满足IEC60950、GB4943，C级防雷，
CCC/CE认证
250A以下的一体化配电柜可内置1～3台3U机架式UPS
兼容华为数据中心NetEco管理平台，全面监控、实时
告警、远程管理
支持前后门维护，方便快捷
占地面积<1㎡，性价比高
特点
简介
---一体化配电柜
参数表
项目 规格描述
 重量 ≤320kg
 输入容量
 通讯类型 RS485
 防雷等级 C级，20kA(8/20μs)
 维护方式 前后维护
 防护等级 IP20
 进出线方式 上进上出
 认证 CCC/CE
 输出路数 最大配置：72路1P MCB或24路3P MCB
 监控参数
 工作温度 -5℃～+40℃
 工作湿度 5%RH～95%RH
 电源制式 380/400/415V 50/60Hz
 海拔 0～2000m，大于2000m降额使用
2000mm×600mm×1200mm
两路输入配置ATS
ATS可选：630A、400A、250A、160A、125A
总路电压、电流、电能等
尺寸（高×宽×深）
内置UPS 外置UPS
 输出电流 0～50A/每路
安装方式 落地安装，支持与IT机柜并柜
应用场景
高可靠性设计，满足IEC60950、GB4943，C级防雷，
CCC/CE认证
___PDU8000
UPS配电柜
 UPS配电柜是专为数据中心设计开发UPS智能配电柜，尺寸设计支持灵活部署，即
可安装于模块化数据中心密封通道与模块化UPS机柜同列部署，又可在通道外独立部署，
应用灵活。UPS配电柜主要由柜体、开关（ATS)、测量仪表、铜排、线缆母线以及其附
件组成。输入输出配电单元为固定式安装。
单双电源输入可选
输入最大容量1600A，可选800A、1000A、1200A
兼容主旁路不同源，支持单机以及并机应用
输出：最大支持6路630A塑壳断路器，可根据需求选
择630A（6路）、250A（6路）、800A（4路）等多种
配置
智能监控：兼容华为数据中心NetEco管理平台，全面
监控、实时告警
支持前后门维护

特点
简介
---UPS配电柜
结构图
应用场景
参数表
项目 规格描述
 重量 ≤500kg
 输入容量 可选：630A、800A、1000A、1200A、1600A
 通讯类型 RS485
 防雷等级 C级，20kA(8/20μs)
 维护方式 前后维护
 防护等级 IP20
 进出线方式 上进上出
 认证 CCC/CE
 输出路数
 监控参数
 工作温度 -5℃～+40℃
 工作湿度 5%RH～95%RH
 电源制式 380/400/415V 50/60Hz
 海拔 0～2000m，大于2000m降额使用
2000mm×800mm×850mm
6路400A/3P MCB
可选：6路630A/3P MCB或4路800A/3P MCB
电压、电流、电能等
尺寸（高×宽×深）
安装方式 落地安装，支持与IT机柜并柜
高可靠性设计，满足IEC60950、GB4943，C级防
雷，CCC/CE认证
___PDU8000
空调配电柜
 空调配电柜是专为数据中心设计开发空调供电柜体，尺寸设计支持灵活部署。它的
功能主要是在大型数据机房中集中为房间级空调、行式空调、挂壁分体式空调以及照明
等设备优化式供电。
单双路电源输入可选
输入容量630A以下
输出规格：108路(0～63A/1P) 或36路(0～63A/3P)
智能监控：兼容华为数据中心NetEco管理平台，全
面监控、实时告警
支持前后门维护
特点
简介
---空调配电柜
参数表
项目 规格描述
 重量 ≤300kg
 输入容量 可选：250A、320A、400A、630A
 通讯类型 RS485
 防雷等级 C级，20kA(8/20μs)
 维护方式 前后维护
 防护等级 IP20
 进出线方式 上进上出
 认证 CCC/CE
 输出路数 最大配置：108路1P MCB或36路3P MCB
 监控参数
 工作温度 -5℃～+40℃
 工作湿度 5%RH～95%RH
 电源制式 380/400/415V 50/60Hz
 海拔 0～2000m，大于2000m降额使用
2000mm×600mm×1200mm
电压、电流、电能等
尺寸（高×宽×深）
 输出电流 0～63A/每路
安装方式 落地安装，支持与IT机柜并柜
应用场景
参数表
___PDU8000
隔离变压器柜
 隔离变压器柜是专为模块化数据中心解决方案设计开发的内置隔离变压器型智能配电
柜，为IT机柜进行电源分配并提供电参数测量功能、升降电压功能，从而实现的供电
性能。
内置隔离变压器，降低零地电压，为IT设备提供纯
净、稳定的高质量电源
400A以下输入可选，最大支持72P输出回路
高可靠性设计，C级防雷，CCC/CE认证
智能监控：7英寸超大监控显示屏，兼容华为数据
中心NetEco管理平台，全面监控、实时告警、远
程管理
支持前门维护
特点
简介
---隔离变压器柜
结构图
参数表
项目 规格描述
 重量 ≤1200kg
 输入容量 单路400A，可选：250A、160A
 通讯类型 RS485/SNMP
 防雷等级 C级，20kA(8/20μs)
 维护方式 前维护
