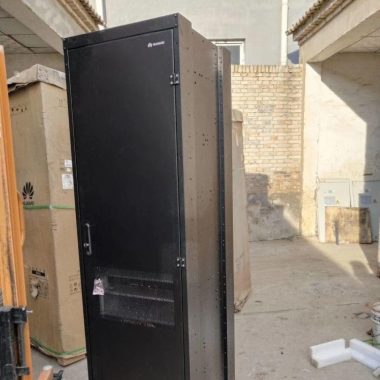

华为电源TP48300T 华为室内通信电源柜 48V室内开关电源 室内高频开关电源 300A直流电源柜 室内一体化电源柜

华为电源系统TP48300T-N20A8简介

华为电源系统TP48300T-N20A8满足300A及以下容量需求

可手动和自动切换，支持油机和2路市电接入

整流模块和监控均支持热插拔技术，安装维护便利

智能化蓄电池管理和电池保护，延长电池使用寿命

标效整流器效率≥92.5%（ 模块：≥96%），MTBF>25万小时

整流器工作环境温度范围-40～+75，55输出不降额

用户接口支持8 路干接点输出，9 路开关量输入（包括6 路通用干接点输入、烟雾、水浸和门磁），4 路模拟量输入（1 路环境温湿度、2 路环境温度和1 路电池温度）。

华为电源系统TP48300T-N20A8规格

尺寸       600mm（宽）×600mm（深）×2000mm（高）（加围框可达2200mm高）

柜体颜色   潘通428C

重量       ≤150kg （不含整流器）

制冷方式   自然散热

安装方式   防静电地板安装，地面安装

走线方式   上下自由进出线

维护方式   支持前维护，支持靠墙（离墙壁距离≥100mm）

保护等级   IP20

输入制式   220/380VAC三相四线兼容220VAC单相

输入电压   85VAC～300VAC

输入频率   45~66Hz，额定值: 50Hz/60Hz

输入空开   ATS 63A/3P×2

交流防雷   标称雷击放电电流20kA，雷击放电电流40kA，8/20μs

交流输出   32A/2P×2、16A/1P×3

直流配电

输出空开

一次下电：63A/1P×4（MCB），32A/1P×4（MCB）

二次下电：32A/1P×3（MCB），16A/1P×7（MCB），10A/1P×3（MCB），6A/1P×3（MCB）

输出电压  –42VDC～–58VDC， 额定值: 53.5VDC

电池熔丝   160A×2

直流防雷   差模10kA/共模20kA，8/20μs

整流器

容量       50A

输入电压   85VAC～300VAC，额定值220VAC

输出功率   2900W（176V AC～300VAC）（ 模块：3000W）；

1200W（85V AC～175VAC）

整流器效率  高点≥92.5%（ 模块：≥96%）； ≥91.5%（230V AC，35%～80%负载）

模块尺寸     88.9mm×103mm×243mm

功率因素     ≥0.99

谐波失真     ≤5%

控制器

信号输入     4路模拟量（1 路环境温湿度、2 路环境温度和1 路电池温度）

9路开关量（包括6 路通用干接点输入、烟雾、水浸和门磁）

告警输出     8路干接点

通信端口     一路FE接口、一路RS485/RS232接口

插拔方式     支持热插拔

显示模式     LCD

环境指标

工作温度     -10~+45

储存温度     -40~+70

工作湿度     5%~95%（无凝露）

工作海拔     0~4000米

华为电源系统TP48300T-N20A8一种AC/DC室内一体化电源系统，可配置6个48V/50A整流模块，系统配置容量可达300A。
