华为ICC1000-A1-E1室外综合一体化通信电源机柜 电源系统一体柜华为开关电源'嵌入式电源'通信电源'室内柜'华为室外柜一体化

华为ICC1000-A1-E1室外综合一体化通信电源机柜 电源系统一体柜华为开关电源'嵌入式电源'通信电源'室内柜'华为室外柜一体化

华为ICC1000-A1-E1室外综合一体化通信电源机柜 电源系统一体柜华为开关电源'嵌入式电源'通信电源'室内柜'华为室外柜一体化j简介;

品牌
华为
输入电压
220/380
输出电压
48
适用范围
室外
电源名称
通信电源
高宽深
2200*900*1200
产地
广东
是否有售后
数量
9999
可售卖地
全国
类型
室外电源系统柜
型号
ICC1000-A1-E1

机柜介绍

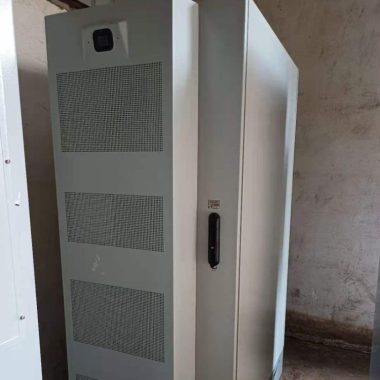

图2-1 机柜外观

表2-2 机柜说明

项目

说明

机柜外尺寸(高×宽×深)

  • 柜体:2100mm×900mm×1200mm(含底座)

  • 底座:200mm×900mm×1200mm

锂电池安装空间

30U

用户空间

  • 12U(设备深度可支持980mm)

  • 24U(设备深度可支持480mm)

机柜重量

<520kg(不含电池和整流模块)

温控方式

  • ICC1000-A1-C1: 直流空调PC1500D-1( 可支持4个)+直流加热盒

  • ICC1000-A1-C1: 直流空调PC3000D-1( 可支持4个)+直流加热盒

走线方式

下进下出线

防护等级

IP55

安装方式

落地安装

插框

  • ICC1000-A1-C1: ETP48400-C3B3

  • ICC1000-A1-C1: ETP48400-C3B1

监控

SMU02C

应用环境

C类环境

说明:

设备在安装或维护过程中,要保证机柜内部处于A类环境,若走线孔密封不良,开门维护等导致机柜内部混入汽车尾气等腐蚀性气体,可能会造成设备功能异常或存在应用风险,由此带来的损失华为将不承担相应责任。

图2-2 内部安装示意图(前门)

(1)烟雾传感器

(2)前门摄像头

(3)电源插框ETP48400-C3B3/ETP48400-C3B1

(4)配电单元DCDB48-200-16B

(5)直流空调

(6)数字温湿度传感器

(7)电子门锁

(8)主接地排

(9)交流配电单元ACDB380-63-2B/交流切换开关ATS-63A2(选配)

(10)照明灯

(11)智能ETH插座

(12)门磁传感器

(13)配电单元PDU2000-16-1PH-7(选配)

(14)预留用户空间

(15)锂电池安装空间

(16)锂电汇流排

(17)振动传感器

(18)水浸传感器

图2-3 内部安装示意图(后门)

(1)后门摄像头

(2)漏电保护盒ACDB220-40-1B(选配)

(3)直流空调

(4)电子门锁

(5)照明灯

(6)交流配电单元ACDB220-63-12B(选配)

(7)门磁传感器

(8)逆变器ETP23006-C1A1

(9)预留用户空间

(10)配电单元PDU2000-32-1PH-9(选配)

(11)锂电汇流排

(12)锂电池安装空间

(13)空气净化盒(选配)

(14)直流加热盒HAU03D-01(选配)


机柜内部结构安装示意图仅供参考,用户可按照实际需求进行安装。
