华为开关电源ETP48400-C3B1嵌入式通信开关电源系统室外机柜专用

华为开关电源ETP48400-C3B1嵌入式通信开关电源系统室外机柜专用

华为开关电源ETP48400-C3B1嵌入式通信开关电源系统室外机柜专用简介；

品牌
Phoenix/菲尼克斯
调制方式
脉冲频率调制(PFM)式
晶体管连接方式
推挽式
输入电压
220VA-380VA
输出功率
5000W
产品认证
CCC
数量
5000
可售卖地
全国
类型
通信电源
型号
ETP48400-C3B1

电气原理图

图C-1 ETP48400-C3B1电气原理图

图C-2 ETP48400-C3B2电气原理图

产品介绍

  • 产品概述

  • 产品介绍

产品概述

ETP48400-C3B1，ETP48400-C3B2是嵌入式电源系统，将交流电转为直流电，支持-48V以及-57V恒压输出给通信设备供电。ETP48400-C3B1电源容量满足24KW，ETP48400-C3B2电源大容量满足18KW，适用于5G站点供电以及存量站点扩容改造场景。可选配智能配电单元DCDB48-200-16B，DCDB48-200-16B-XXX以及铅酸电池盒DCDB48-400-4C使用。

产品介绍

ETP48400-C3B1/ETP48400-C3B2

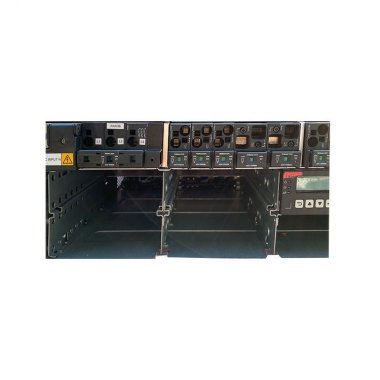

图2-1 ETP48400-C3B1外观

（1）接地螺丝

（2）交流输入模块

（3）LLVD配电

（4）监控模块SMU02C

（5）BLVD配电

（6）电池接线端口

（7）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位

（8）用户接口模块UIM05B1

（9）整流模块安装空间

图2-2 ETP48400-C3B2外观

（1）接地螺丝

（2）交流输入模块

（3）LLVD配电

（4）监控模块SMU02C

（5）BLVD配电

（6）电池接线端口

（7）预留通信扩展模块CIM02C/通信扩展模块NIM01C3安装槽位

（8）用户接口模块UIM05B1

（9）整流模块安装空间

表2-1 系统配置

项目

ETP48400-C3B1

ETP48400-C3B2

交流输入制式

220/380V AC三相四线兼容220V AC单相

120/240V AC双火线

直流配电

  • LLVD配电：2×125 A，3×63A

  • BLVD配电：2×63A，2×32A，2×16A

防雷

  • 交流防雷：标称雷击放电电流30kA，8/20μs，正负各5次

  • 直流防雷：差模10kA，共模20kA，8/20μs

智能配电单元（可选）

图2-3 智能配电单元DCDB48-200-16B外观

（1）接地螺丝

（2）次要负载配电

（3）重要负载配电

（4）通信模块DMU02C1

（5）直流输入接口
