TP48200A是一种室外直流电源系统，可以配置48V/50A整流模块，总输出电流可达200A，热交换、直通风、TEC等多种温控方式可选，为各类室外通信设备提供可靠的一体化、分体化能源解决方案。系统具备交流输入宽范围适应能力，输出高效率，全方位防雷保护，完善的电池管理及远程监控等功能。

•• 系统满足CE标准，配电部件满足CE标准，
整流模块满足UL、CE及TUV标准
••整流模块工作环境温度适应范围：-40oC~+75oC
••高效整流模块，效率高达97%，55oC输出不降额
••成熟的温控技术，保障系统安全稳定运行
••满足多种场景多种需求
••完整的电池管理功能，延长电池使用寿命
••易安装，易维护，模块支持热插拔
••支持带内监控，“0”成本
TP48200A通信电源可灵活应用于室外宏站、分布式基站、街边
站、楼顶站等场景。

一体电源柜技术规格参数

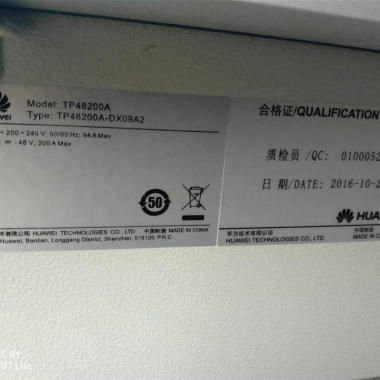

类型TP48200A-DX09A2 TP48200A-DX09A2 TP48200A-DX09A2
系统参数
尺寸1500mm (高) ×650mm (宽) ×650mm (深) (不含底座)
重量＜120Kg (不包括整流模块和电池)
额定容量200A
温控方式设备舱热交换，电池舱直通风设备舱直通风，电池舱直通风
维护方式前维护，支持模块更换
走线方式机柜底部，下进下出
防护等级设备舱：IP55，电池舱：IP45 设备舱：IP55，电池舱：IP55
环境参数
运行环境温度-10~+45oC -40~+45oC -10~+45oC
运行环境湿度5%~95% (无凝露)
海拔0~4000m (2000-4000m范围，每升高200m，温度指标下降1oC)
交流配电
输入模式三相兼容单相
输入电压85~300VAC，额定：220VAC
输入频率45~65Hz，额定：50Hz/60Hz
输入配置1×63A/3PMCB
输出配置2×16AMCB
交流输入防雷C级防雷，标准雷击泄放电流：20kA，8/20μs；**雷击泄放电流：40kA，8/20μs
直流配电
输入电压42~58VDC，默认电压：53.5VDC
直流输出防雷差模：10kA，8/20μs；共模：20kA，8/20μs
额定输出功率11600W (标效模块) /12000W (高效模块)
电池支路2x125A MCB
BLVD 2×16A MCB
LLVD 2×63A，2×32A MCB
整流模块
效率高达97%
输入电压85~300VAC，额定：220VAC
监控单元
通信方式RS485/232，FE
传感器电池温度传感器、门磁、环境温湿度传感器、烟感、水浸、6路电池中点电压检测
干结点告警8路，告警信号可配置
开关量检测8路，1路交流防雷器告警检测，1路直流防雷器告警检测，6路备用
类型TP48200E-H09A1 TP48200E-D09A1 TBC300A-DCA1 TBC300A-TCA1
系统参数
尺寸900mm (高) ×650mm (宽) ×650mm (深) (不含底座)
重量＜70Kg ( 不含整流模块、电池 )
额定容量200A 2组150AH电池
温控方式热交换直通风直通风TEC
维护方式前维护，支持模块更换
走线方式机柜底部，下进下出
安装方式19英寸支架安装N/A
防护等级IP55 IP34 IP55
环境参数
环境运行温度-40~+45oC -10~+45oC
运行环境湿度5%~95% (无凝露)
海拔0~4000m (2000-4000m范围，每升高200m，温度指标下降1oC)
交流配电
输入模式三相兼容单相-48V
输入电压85~300VAC，额定：220VAC N/A
输入频率45~65Hz，额定：50Hz/60Hz N/A
输入配置1×63A/3P MCB N/A
输出配置2×16A MCB N/A
交流输入防雷
C级防雷，标准雷击泄放电流：20kA，8/20μs；**
雷击泄放电流：40kA，8/20μs
N/A
直流配电
输出电压42~58VDC，默认值：53.5VDC N/A
直流输出防雷差模：10kA，8/20μs；共模：20kA，8/20μs N/A
额定输出功率11600W (标效模块) /12000W (高效模块) N/A
电池支路2x125A MCB N/A
BLVD 2×16A，1×10A MCB N/A
LLVD 2×63A，2×32A MCB N/A
整流模块
效率高达97% N/A
输入电压85~300VAC，额定：220VAC N/A
监控单元
通信方式RS485/RS232，FE RS485
传感器
电池温度传感器、门磁、环境温湿度传感器、烟
感、水浸、6路电池中点电压检测
烟感、水浸
干结点告警8路，告警信号可配置3路，内部温度，风扇告警，门磁
