：供应华为室外通信电源MTS9513A-AA1701室外一体化开
MTS9513A-AA1701
图2-6 外观
项目 | 指标 |
机柜外尺寸（高×宽×深） | 1725mm×750mm×750mm |
机柜重量 | 180kg |
用户空间 | 4U（包括 1U 走线空间） |
电池空间 | 2 层 每层净空间（高×宽×深）：330mm× 590mm×561mm |
温控方式 | 设备舱：PC1500H-1 电池舱：PC300D
 |
表2-5 机柜指标

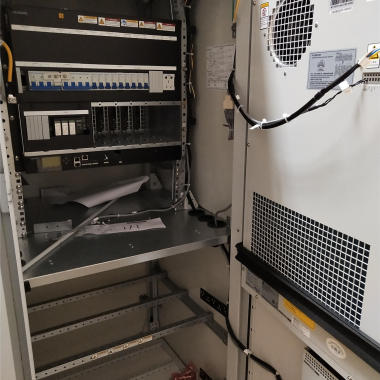

图2-7 内部结构
（1）馈线窗 | （2）电源插框ETP48300-C9A2 | （3）接地排 |
（4）电池安装空间 | （5）走线孔 | （6）PC1500H-1 |
（7）排氢孔 | （8）PC300D | （9）油机插座安装空间 |
项目 | 指标 |
机柜外尺寸（高×宽×深） | 1725mm×750mm×750mm |
机柜重量 | 180kg |
用户空间 | 4U（包括 1U 走线空间） |
电池空间 | 2 层 每层净空间（高×宽×深）：330mm× 590mm×561mm |
温控方式 | 设备舱：PC1500H-1 电池舱：PC300D |
