| 品牌 | 华为 | 型号 | TP48200A |
| 类型 | 室外电源 | 调制方式 | 调宽式电源 |
| 加工定制 | 否 | 晶体管连接方式 | 单端链接 |
| 工作效率 | 99% | 输出纹波噪音 | 0.1dB |
| 输出电压精度 | 99% | 电压调整率 | 99% |
| 负载调整率 | 99% | 输出电流 | 200A |
| 输出电压 | -48V | 输出功率 | ＞3000W |
| 输入电压 | 220V | 产地 | 深圳市 |
详细说明

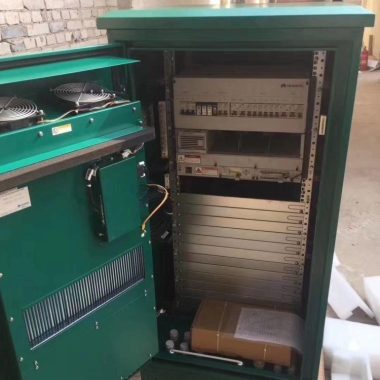

华为TP48200A室外基站电源柜
系统参数
尺寸1500mm (高) ×650mm (宽) ×650mm (深) (不含底座)
重量＜120Kg (不包括整流模块和电池)
额定容量200A
温控方式设备舱热交换，电池舱直通风设备舱直通风，电池舱直通风
维护方式前维护，支持模块更换
走线方式机柜底部，下进下出
防护等级设备舱：IP55，电池舱：IP45 设备舱：IP55，电池舱：IP55
华为tp48200A环境参数
运行环境温度-10~+45oC -40~+45oC -10~+45oC
运行环境湿度5%~95% (无凝露)
海拔0~4000mm范围，每升高200m，温度指标下降1oC)
华为TP48200A交流配电
输入模式三相兼容单相
输入电压85~300VAC，额定：220VAC
输入频率45~65Hz，额定：50Hz/60Hz
输入配置1×63A/3PMCB
输出配置2×16AMCB
交流输入防雷C级防雷，标准雷击泄放电流：20kA，8/20μs 大雷击泄放电流：40kA，8/20μs
直流配电
输入电压42~58VDC，默认电压：53.5VDC
直流输出防雷差模：10kA，8/20μs；共模：20kA，8/20μs
额定输出功率11600W (标效模块W ( 模块)
电池支路2x125 MCB
BLVD 2×16A MCB
LLVD 2×63A，2×32A MCB
整流模块
效率高达97%
输入电压85~300VAC，额定：220VAC
监控单元
通信方式RSFE
传感器电池温度传感器、门磁、环境温湿度传感器、烟感、水浸、6路电池中点电压检测
干结点告警8路，告警信号可配置
开关量检测8路，1路交流防雷器告警检测，1路直流防雷器告警检测，6路备用
类型TP48200E-H09A1 TP48200E-D09A1 TBC300A-DCA1 TBC300A-TCA1
系统参数
尺寸900mm (高) ×650mm (宽) ×650mm (深) (不含底座)
重量＜70Kg ( 不含整流模块、电池 )
额定容量200A 2组150AH电池
温控方式热交换直通风直通风TEC
维护方式前维护，支持模块更换
走线方式机柜底部，下进下出
安装方式19英寸支架安装N/A
防护等级IP55 IP34 IP55
环境参数
环境运行温度-40~+45oC -10~+45oC
运行环境湿度5%~95% (无凝露)
海拔0~4000mm范围，每升高200m，温度指标下降1oC)
交流配电
输入模式三相兼容单相-48V
输入电压85~300VAC，额定：220VAC N/A
输入频率45~65Hz，额定：50Hz/60Hz N/A
输入配置1×63A/3P MCB N/A
输出配置2×16A MCB N/A
交流输入防雷华为TP48200A室外一体化机柜
C级防雷，标准雷击泄放电流：20kA，8/20μs 大
雷击泄放电流：40kA，8/20μs
N/A
直流配电
输出电压42~58VDC，默认值：53.5VDC N/A
直流输出防雷差模：10kA，8/20μs；共模：20kA，8/20μs N/A
额定输出功率11600W (标效模块W ( 模块) N/A
电池支路2x125MCB N/A
BLVD 2×16A，1×10A MCB N/A
LLVD 2×63A，2×32A MCB N/A
整流模块
效率高达97% N/A
输入电压85~300VAC，额定：220VAC N/A
监控单元
通信方式RS485/RS232，FE RS485
传感器
电池温度传感器、门磁、环境温湿度传感器、烟
感、水浸、6路电池中点电压检测
