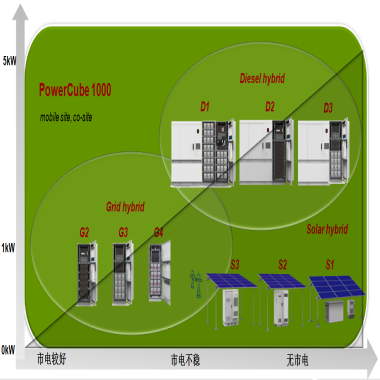

华为 ICC330-HA1-C6 室外柜通信电源柜一体化机柜 PowerCube 1000系列混合供电方案的组成从功能上可主要分为： 发电子系统EPS（energy plant system） 作为能源输入支路，将其电力输入给电控系统进行转换和分配。 机柜温控子系统CCS（cabinet with cooling system） 给发电、电控、储能子系统各物理部件提供设备的安装空间、物理防护、适宜的工作温度。 电控子系统ICC（integrated controller and converter） 为解决方案的核心子系统，负责整个方案的逻辑调度，监视其他子系统的工作状态，上报解决方案的运行信息给网管。 储能子系统ESS（energy storage system）：起能量存储的作用。 网管子系统OSS（operations support system） 为解决方案各系统进行远程监控管理，可实时查看系统的运行状况和告警，也可以对系统运行参数进行配置。 全球目前有60万以上通信站点处于无市电或者市电不稳定的状态，很多国家和地区缺少供电，随着通信行业的不断发展，尤其是在发展中国家以及众多乡村地区，如何为站点提供稳定的供电已经成为困扰运营商的主要问题。 PowerCube 1000系列是集成光、油、电、储一体化低TCO（total cost of ownership）的站点供电解决方案，可帮助客户大幅提高供电效率、降低供电支出、保护投资。 PowerCube 1000包括PowerCube新建场景和PowerCube Plus利旧电源场景。 PowerCube 1000系列化混合供电解决方案包含： 光混PowerCube-Solar Hybrid：以太阳能为主要电力来源。 油混PowerCube-Diesel Hybrid：以燃油为主要电力来源。 电混PowerCube-Grid Hybrid：以市电为主要电力来源。 PowerCube 1000系列化混合供电解决方案主要应用在无市电、市电差、市电不稳定区域。 图2-1 产品形态示意图及应用场景 图2-2 电网分类及选型地图 华为无线对电网分类标准： 一类电网：通信设备交流输入掉电故障月平均时间 ＜ 10小时。 二类电网：通信设备交流输入掉电故障周平均时间 ＜ 10小时。 三类电网：通信设备交流输入掉电故障日平均时间 ≥ 2小时而 ＜ 8小时。 四类电网：通信设备交流输入掉电故障日平均时间 ＞ 8小时或无市电。 特点节省成本 高度集成化 将能源的各部件集成在PowerCube里，可减少60%～80%的占地面积，同时减少部署时间75%以上。 程度利旧客户现有设备，含ATS（AC transfer switch）、发电系统、电池以及电源系统等外围设备，节省客户CAPEX（capital expenditure），同时在改造过程中不中断主设备供电。 灵活的储能空间设计 多样化储能单元架柜设计，适应各站点场景，减少占地面积。 智能混合 油混合（由油机调度方案提供电力） 燃油消耗量比传统双油机解决方案可平均减少50%的油耗。 油机工作时间小于8小时/天，减少油机运行时间75%以上。 油机维护间隔可达1000小时。 光混合（由太阳能调度方案提供电力）：对比传统太阳能方案可实现减少10%～30%的CAPEX。 电混合（由市电调度方案提供电力）：对比传统市电+油机方案可实现减少燃油费用，或是可以采用无油机。 深循环电池 适应混合供电场景，节省电池维护与更新。 高温电池TCB-A 适应混合供电场景，1200次@60%DOD，45℃，电池高温性能优异，受温度影响衰减小。 一体化平台 一体化电控平台 模块化设计的ECC500控制器平台，全面管理油机、市电、太阳能等混合能源；模块化设计的太阳能模块、整流模块以及各种选配件（逆变器、油机电池充电器、48V-24V转换模块等），方案配置简单，平滑演进，便于客户后续的设备升级以及方案转换。 一体化储能平台 DCB-A（deep cycle battery，A series）、FCB-A（fast charge battery，A series）、FCB-B（fast charge battery，B series）、富液电池、SCB-A（solar cycle battery，A series）、TCB-A（temperature cycle battery，A series）、ESU-A（energy storage unit，A series）等匹配各种场景，化提升方案适应性与竞争力。 一体化网管平台 NetEco或U2000统一网管。 无线网管系统M2000在V200R014C00及之后版本名称修改为U2000。 灵活组合 不同场景的油混合、光混合、市电混合三大系列产品实现TCO（total cost of ownership）。 平滑扩容，平滑演进。 智能化管理 能源网络优化（站点能源网络的配置和支出分析，给出优化建议）。 实现对发电系统、储能系统、环境、电控系统等的全面管理。 运营支持（NetEco记录设备运行历史，部件维护提醒；智能加油路径规划；用电安全管理，油箱、太阳能光伏板等的防盗设计和告警等）。 系统健康状态诊断SOH（status of health），给出提醒建议。 华为 ICC330-HA1-C6 室外柜通信电源柜一体化机柜1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net www.bjls009.com |
