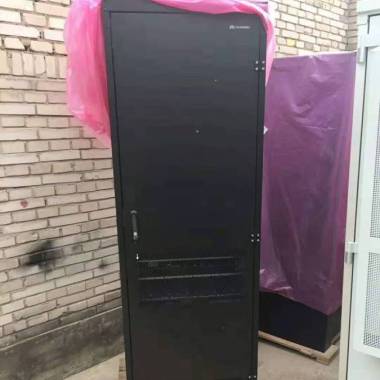

华为TP48200B-N20B2高频开关电源柜直流电源柜

TP48200B是华为公司研发的一种AC/DC室内一体化电源系统，华为直流200A 电源柜可配置4个1U 48V/50A高效整流模块/太阳能供电模块，华为一体柜并内置2组12V铅酸蓄电池，系统最大配置容量200A ，是集多功能输入输出、灵活内置无线及网络设备、兼容高温电池管理等特性于一身的新一代一体化供电平台●华为TP48200B-N20B2可集成太阳能供电模块，有效利用太阳能，减少电网使用，节能减排● 华为室外一体柜1U整流模块：高密度（42.7W/inch3）、高效率 gt;96%）， 高温下可靠输出（55℃以下输出不降额）●高集成收容：可内置2组电池，16U用户空间可实现主设备、48-24V二次电源的集成收容，有效利用机房面积●华为一体电源柜，支持高温电池接入，完善的电池管理功能，有效节省整体站点空调能耗●电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险●支持5路模拟量和9路开关量输入，8路干接点输出，节省环境采集器开支●华为室电源柜,可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性

基本指标尺寸： 600mm（宽）×600mm（深）×2000mm（高）重量 ：≤100kg（不含整流模块与蓄电池）制冷方式： 自然散热安装方式： 防静电地板安装地面安装走线方式： 上进线上出线维护方式 ：前操作、前维护，支持靠墙（离墙壁距离≥100mm）保护等级： IP20电池空间： 16U（2组×150Ah）设备空间： 16U（支持收容无线或网络设备）交流配电输入模式： 220/380V三相四线220V单相输入电压： 85VAC～300VAC（相电压）输入频率： 45~66Hz，额定值：50Hz/60Hz输入方式： 空开：1×63A/3P交流防雷： 20kA/40kA，8/20μs直流配电PVDU输入（太阳能模式下配置）： 空开：4×63A/1P输出电压： 4258VDC，额定值：-53.5VDC最大容量 ：12kW（4×3000W）电池支路 ：空开：2×125A/1P一次下电支路： 空开：2×80A/1P，1×32A/1P，2×20A/1P二次下电支路： 空开：2×32A/1P3×16A/1P1×10A/1P直流防雷： 10kA/20kA，8/20μs
