ETP48200-B2A1嵌入式电源 华为通信开关电源48V200A系统

ETP48200-B2A1嵌入式电源 华为通信开关电源48V200A系统1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜

4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

www.bjls009.com
品牌

华为

型号

ETP48200-B2A1

功能

AC/DC

调制方式

其他

输出路数

其他

晶闸管连接方式

其他

输入电压

220V

输出纹波噪音

1

输出电压精度

1%

电压调整率

1%

负载调整率

1%

输出电流

200A

工作温度范围

1℃

重量

1kg

产地

广东

类型

AC/DC电源

输出功率

10000W

输出电压

48V

适用范围

1

扩展功能

1

备注说明

1

额定功率

11

复位方式

1

调节电压

1

冷却风扇类型

1

货号

1

厂家

华为



　　华为ETP48200-B2A1嵌入式电源系统

　　产品概述ETP48200-B2A1是嵌入式电源系统，给–48V DC系列的通信设备供电，输出电流为200A。 系统特点

　　电源系统支持交流或HVDC直流输入。交流输入时，电压范围为85V AC～300V AC；HVDC直流输入时，电压范围为85V DC～420V DC

　　完善的电池管理功能

　　网络化设计，SMU11B提供北向FE、南向RS485、CAN，SMU11C提供北向RS485、南向RS485、CAN

　　具有通信、告警等功能，支持远程监控和在线升级

　　支持整流模块、监控模块热插拔

　　系统配置表2-1 系统配置

　　项目

　　


　　系统配置

　　


　　插框

　　


　　2U电源系统

　　


　　配电单元

　　


　　交直流输入：M6 OT接线端子

　　直流输出：支持2路80A，4路63A、2路40A空开配置

　　电池支路：支持2路100A空开说明：

　　空开断开时，-48V（-）回路断开，RTN（+）回路未断开

　　


　　整流模块

　　


　　可配置5个R4830G1，R4815G1，（R4830G1，R4815G1支持HVDC直流输入）

　　


　　监控模块

　　


　　SMU11B或SMU11C

　　

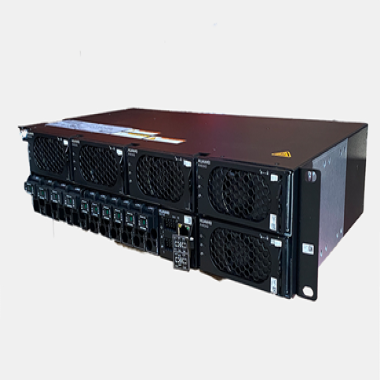

　　外观介绍图3-1 外观介绍

ETP48200-B2A1嵌入式电源 华为通信开关电源48V200A系统

　　（1）接地螺丝

　　


　　（2）输入端子

　　


　　（3）电池空开

　　


　　（4）负载空开

　　


　　（5）监控模块安装空间

　　


　　（6）整流模块安装空间

　　


　　监控模块SMU11B外观图3-2 SMU11B外观

ETP48200-B2A1嵌入式电源 华为通信开关电源48V200A系统

　　（1）运行指示灯

　　


　　（2）次要告警指示灯

　　


　　（3）重要告警指示灯

　　


　　（4）接线端子

　　


　　（5）COM口

　　


　　（6）把手

　　


　　（7）SN码位置

　　


　　（8）FE口

　　



　　指示灯表3-1 指示灯说明

　　名称

　　


　　颜色

　　


　　状态

　　


　　说明

　　


　　运行指示灯

　　


　　绿色

　　


　　常灭

　　


　　监控模块故障或无电源输入。

　　


　　慢闪（0.5Hz）

　　


　　监控模块正常工作，与上位机通信正常。

　　


　　快闪（4Hz）

　　


　　监控模块正常工作，与上位机通信不正常。

　　


　　次要告警指示灯

　　


　　黄色

　　


　　常灭

　　


　　无次要告警和提示告警。

　　


　　常亮

　　


　　有次要告警或提示告警。

　　


　　重要告警指示灯

　　


　　红色

　　


　　常灭

　　


　　无紧急告警和重要告警。

　　


　　常亮

　　


　　有紧急告警或重要告警。

　　
