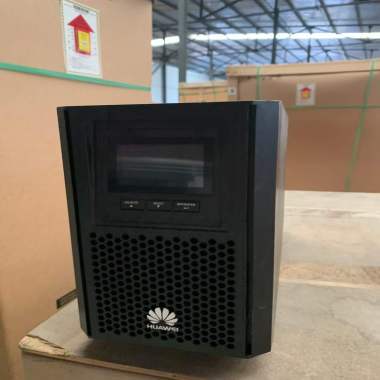

华为UPS2000-A-3KTTL外接电池长效机城堡式UPS不间断电源价格

　　型号说明本文档主要涉及以下产品型号：表2-1UPS产品型号具体型号文中简称备注UPS2000-A-1KTTS1K-标机-塔式-国标1.塔式机，包括1kVA、2kVA、3kVA三种功率段机型。2.针对各功率段机型，又分为2个机种：标机和长机。UPS2000-A-1KTTL1K-长机-塔式-国标UPS2000-A-2KTTS2K-标机-塔式-国标UPS2000-A-2KTTL2K-长机-塔式-国标UPS2000-A-3KTTS3K-标机-塔式-国标UPS2000-A-3KTTL3K-长机-塔式-国标UPS型号标识如图2-1所示。图2-1UPS型号标识UPS型号说明如表2-2所示。表2-2UPS型号说明标识含义取值1产品大类UPS：Uninterruptible Power System缩写，表示UPS产品

　　标识含义取值2产品系列?2000：P（容量）≤20kVA3产品小类A：塔式机G：机架机4输出容量单位为VA（伏安）?1K：1kVA?2K：2kVA?3K：3kVA5机器形态?RT：表示塔式机架互换?TT：表示纯塔式机6标机/长机?S：Standard backup time的缩写，表示内置标配电池，可提供标准备电时间的机型?L：Long backup time的缩写，表示需要外置大容量电池，提供长时间备电时间的机型2.2 工作原理UPS工作原理框图如图2-2所示。图2-2原理框图2.3 产品结构1kVA～3kVA标机和长机的背面视图分别如图2-3所示。

　　选配件型号功能备注环境温湿度传感器ENR1DETA MODULE测量环境的温度范围为0°C～50°C，环境湿度范围为0% RH～100% RH。只能配合SNMP卡使用。电池箱ESS-36V12-9*2AHBPVBB内置2组电池，每组包含3节9Ah/12V DC电池，电池包输出电压为36V DC。1kVA UPS长机适用。ESS-72V12-9*2AHBPVBB内置2组电池，每组包含6节9Ah/12V DC电池，电池包输出电压为72V DC。2kVA UPS长机适用。ESS-96V12-9*2AHBPVBB01内置2组电池，每组包含8节9Ah/12V DC电池，电池包输出电压为96V DC。3kVA UPS长机适用。SNMP（Simple Network Management Protocol）卡RMS-SNMP01BSNMP选配卡作用是监控UPS状态，为用户提供以太网组网的解决方案，同时实现选配的环境温湿度检测功能。无。Modbus卡RMS-MODBUS01BModbus卡有两个级联的RJ45接口，实现组网，支持Modbus协议和YDN-23电总协议。无。干接点卡RMS-RELAY01B提供干接点讯号，可以远程管理UPS。无。外置干接点卡RMS-RELAY02B提供接点讯号，可以远程监控UPS需配合SNMP卡使用。外置充电器CHG-36V15A-01B用于连接在市电和电池包/电池架之间，为电池/电池包进行充电。1kVA UPS长机适用。CHG-72V12A-01B2kVA UPS长机适用。CHG-96V10A-01B3kVA UPS长机适用。高压保护器OVCD-230V16A-01BOVCD连接在市电与UPS输入之间，当市电出现异常高压时能够主动切断市电输入与UPS之间的L线连接，防止异常高压进入UPS，导致UPS损坏。同时，OVCD提供额外的输入冲击电压吸收能力以及额外无

　　UPS电缆连接操作步骤1.连接输出线。?插座型输出，请将设备插上输出插座，停电时，UPS会自动由电池给负载供电。?对于端子型输出，请按如下步骤进行接线：i.取下接线端子上的小保护盖。ii.建议您使用2.5mm2的电源线。iii.在完成接线后，请再确认所有接线是否正确。iv.将小保护盖装回后面板。图3-3UPS输出负载连线示意图（标机）

　　UPS2000-A-(1kVA-3kVA)用户手册3 安装文档版本15(2019-12-09)版权所有© 华为技术有限公司22图3-4UPS输出负载连线示意图（长机）2.连接电池线（此步骤为长机可选，标机内置电池，无外接电池接口）。电池箱安装详见《UPS2000-A-(1kVA-3kVA)电池箱快速安装指南》。图3-5UPS电池连线示意图?1kVA长机外接蓄电池组时，每组固定需3节12V电池串联。2kVA长机外接蓄电池组时，每组固定需6节12V电池串联。3kVA长机外接蓄电池组时，每组固定需8节12V电池串联。?长机输出充电电流固定为4A，不可设。外接电池箱或电池组时，所选电池总容量必须在18Ah以上，以免造成电池损坏。如果外接电池箱或电池组容量大于40Ah，建议再购买外置充电器，增大充电电流，否则回充时间太长。?ESS-36V12-9*2AHBPVBB、ESS-72V12-9*2AHBPVBB和ESS-96V12-9*2AHBPVBB01电池箱内有两组电池并联。UPS*多允许2组电池箱并联。
