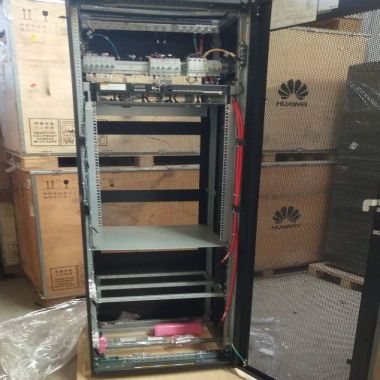

华为TP48400B-N20B3开关电源柜

简介TP48400B是华为公司研发的一种AC/DC室内一体化-48V直流电源系统，最大输出容量为400A。系统最大可配置8个1U 48V/50A高效整流模块，并可内置4组12V铅酸蓄电池，广泛应用于接入层、汇聚层。华为TP48400B-N20B3，华为室内柜，华为电源柜，华为直流400A电源柜，华为室内高频开关电源柜优势●1U整流模块：高密度（42.7W/inch3）、高效率 gt;96%）， 高温下可靠输出（55℃以下输出不降额）●高集成收容：可内置4组电池，有效利用机房面积●支持高温电池接入，完善的电池管理功能，有效节省整体站点空调能耗●电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险●支持5路模拟量和9路开关量输入，8路干接点输出，节省环境采集器开支●可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性华为TP48400B-N20B3，华为室内柜，华为电源柜，华为直流400A电源柜，华为室内高频开关电源柜

应用场景 无线接入网站点 固网接入网站点 汇聚层机房 行业客户通信机房

基本指标尺寸 ：600mm（宽）×600mm（深）×2000mm（高）重量 ：≤100kg（不含整流模块与蓄电池）制冷方式： 自然散热安装方式： 防静电地板安装，地面安装走线方式： 上进线，上出线维护方式 ：前操作、前维护，支持靠墙（离墙壁距离≥100mm）保护等级 ：IP20电池空间 ：32U（4组×150Ah）室内一体化电源系统TP48400B-N20B3，华为室内柜，华为电源柜，华为直流400A电源柜

交流配电输入模式： 220/380V三相四线输入电压 ：85VAC～300VAC（相电压）输入频率 ：45~66Hz，额定值：50Hz/60Hz输入方式 ：空开：1×63A/3P交流防雷： 20kA/40kA，8/20μs直流配电额定功率： 3000W（176VAC~300VAC）效率 PSU gt;96%*工作温度： -40℃~+75℃尺寸 ：105mm（宽）×281mm（深）×40.8mm（高）重量 ：≤2kg室内一体化电源系统TP48400B-N20B3，华为室内柜，华为电源柜，华为直流400A电源柜监控模块信号输入： 5路模拟量（电池温度，环境温度，环境湿度，温度1，温度2）9路开关量（水浸，烟感，门磁，6路公共输入）告警输出： 8路干接点通信端口 ：RS232，RS485，FE储存能力： 50000条历史告警记录显示模式 ：LCD环境指标工作温度 ：-10℃~+45℃（包含内置电池）储存温度 ：-40℃~+70℃工作湿度 ：5%~95%（无凝露）工作海拔 ：0~4000米*注：电源系统可选配效率>94%的整流模块室内一体化电源系统TP48400B-N20B3，华为室内柜，华为电源柜，华为直流400A电源柜
