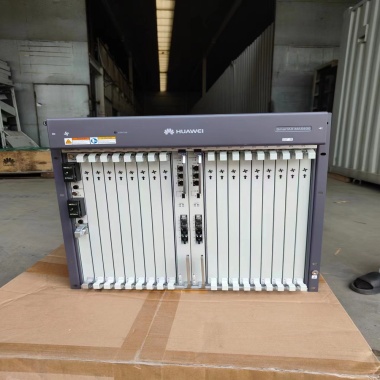

华为OLT设备OLT SmartAx MA5800-X17多业务传输设备终端

华为OLT设备OLT SmartAx MA5800-X17多业务传输设备终端1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

www.bjls009.com


品牌

华为

型号

MA5800-17

频率误差

1

调制灵敏度

1

音频响应

1

音频谐波

1

调制度

1

主信道

1

电压

1V

功率

1W

环境条件

1

重量

1kg

产地

1

厂家

华为

  华为SmartAX MA5800系列OLT产品包括MA5800-X17、MA5800-X15、MA5800-X7、MA5800-X2四款型号。

  支持GPON、XG-PON、XGS-PON、EPON、10G EPON、XG-PON&GPON combo、XGS-PON&GPON combo、Flex-PON、GE、10GE等接口。

  本页面提供华为MA5800系列产品的用户手册,包括产品文档(hedex)、产品彩页、产品描述、硬件描述、单板Datasheet、配置指导,以及故障处理等。

  华为SmartAX MA5800系列OLT产品包括MA5800-X17、MA5800-X15、MA5800-X7、MA5800-X2四款型号。

  支持GPON、XG-PON、XGS-PON、EPON、10G EPON、XG-PON&GPON combo、XGS-PON&GPON combo、Flex-PON、GE、10GE等接口。

  提供华为MA5800系列产品的 配置指导,以及故障处理等。

  产品规格

  指标




  MA5800-X17




  MA5800-X15




  MA5800-X7




  MA5800-X2




  可配套的机柜




  N63E-22




  暂无配套机柜




  N63E-22

  N66E-22




  N63E-22




  单板配置




  主控板槽位:9、10

  业务板/上行板槽位:1~8、11~19

  通用接口板槽位: 0

  电源接口板槽位:20、21




  主控板槽位:8、9

  业务板/上行板槽位:1~7、10~17

  通用接口板槽位: 0

  电源接口板槽位:18、19




  主控板槽位:8、9

  业务板/上行板槽位:1~7

  通用接口板槽位: 0

  电源接口板槽位:10、11




  主控板槽位:3、4

  业务板/上行板槽位:1~2

  通用接口板:不支持

  电源接口板槽位:0




  宽×深×高(mm)




  11U高,21英寸宽

  不带挂耳:493×287×486

  带挂耳:535×287×486




  11U高,19英寸宽

  不带挂耳:442×287×486

  带挂耳:482.6×287×486




  6U高,19英寸宽

  不带挂耳:442×268.7×263.9

  带IEC挂耳:482.6×268.7×263.9

  带ETSI挂耳:535×268.7×263.9




  2U高,19英寸宽

  不带挂耳:442×268.7×88.1

  带IEC挂耳:482.6×268.7×88.1

  带ETSI挂耳:535×268.7×88.1




  重量(带挂耳)




  45kg




  35kg




  26kg




  9.4kg




  输入电流




  60A




  60A




  40A




  直流供电:20A

  交流供电:10A




  供电方式




  直流供电




  直流供电(双路备份)

  交流供电+蓄电池备电




  工作电压范围




  -38.4V~-72V DC




  直流供电:-38.4V~-72V

  交流供电:100V~240V




  额定电压




  -48V/-60V




  直流供电:-48V/-60V

  交流供电:110V/220V




  工作环境温度




  -40℃~+65℃(正常工作)

  -25℃~+65℃(正常启动)

  说明:

  65℃指业务框进风口的温度。




  工作环境湿度




  5%RH~95%RH




  气压环境




  70kPa~106kPa
