W2PSD2201（2200W直流电源模块）概述表5-6 W2PSD2201基本属性

属性描述
描述2200W直流电源模块
部件编码02270099
型号W2PSD2201

　　外观图5-3 W2PSD2201外观

华为交换机电源EPW40-48D-1直流电源模块W2PSD2201

　　配套关系表5-7 W2PSD2201与产品型号的配套关系

产品产品型号起始支持版本使用限制
S9300S9303V200R003C00-
S9300S9306V200R003C00-
S9300S9310V200R010C00-
S9300S9312V200R003C00-

华为交换机电源EPW40-48D-1直流电源模块W2PSD2201

　　S9300E机框：V200R002C00至V200R013C00版本支持。

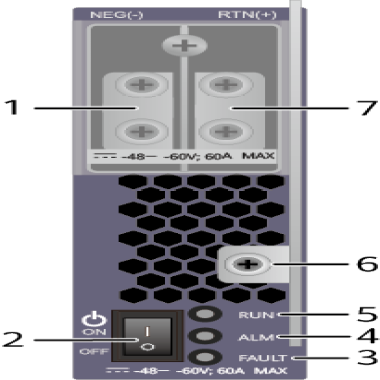

　　面板图5-4 W2PSD2201面板

华为交换机电源EPW40-48D-1直流电源模块W2PSD2201

　　1．NEG端子

　　


　　2．开关

　　说明：

　　置于ON时，说明电源模块处于供电状态。

　　置于OFF时，说明电源模块处于非供电状态。

　　


　　3．FAULT指示灯

　　


　　4．ALM指示灯

　　


　　5．RUN指示灯

　　


　　6．扳手

　　说明：

　　打开扳手可将电源模块从槽位中解锁，扣紧扳手可将电源模块锁定在槽位中。

　　


　　7．RTN端子

　　


　　-

　　


　　-

　　


　　2200W直流电源模块接口与线缆端子的关系如表5-8所示。表5-8 2200W直流电源模块线缆端子列表

　　输入端子座标识

　　


　　接入电缆名称

　　


　　接入电缆颜色

　　


　　接入电缆接口

　　


　　RTN

　　说明：

　　RTN：Return

　　


　　电源地线

　　


　　黑色

　　


　　OT裸压端子

　　


　　NEG

　　


　　电源线

　　


　　蓝色

　　


　　表5-9 W2PSD2201指示灯说明

指示灯丝印指示灯名称指示灯颜色指示灯状态状态描述
FAULTFAULT指示灯红色常亮表示该电源模块有不可恢复故障。
ALMALM指示灯黄色常亮表示该电源模块输出关闭、温度过高、输入过压、输入欠压、输出过流。
黄色闪烁表示该电源模块与监控设备（如主控板或CMU单板）通信中断。
RUNRUN指示灯绿色常亮表示该电源模块输入正常。

　　功能和特性2200W直流电源模块可为设备提供2200W的功率输入，具有如表5-10所示的功能。表5-10 2200W直流电源模块的功能表

　　功能项目

　　


　　说明

　　


　　输入保护功能

　　


　　输入欠压保护

　　


　　保护状态特征为电源关闭输出，停止为交换机供电，电源模块的输入电压正常后且能自动恢复供电。

　　


　　输入过流保护

　　


　　保护状态特征为电源关闭输出，停止供电，且不能自动恢复供电，请直接更换新的电源模块。

　　


　　输出保护功能

　　


　　输出过压保护

　　


　　如果是电源模块自身引起的输出过压，保护状态特征为电源关闭输出，停止供电，且不能自动恢复供电。

　　如果是外部外加电压引起的输出过压，保护状态特征为电源关闭输出，停止供电，且能自动恢复供电。

　　


　　输出过流保护

　　


　　保护状态特征为将电源输出电流强制限定在某个值，且能自动恢复供电。

　　


　　输出短路保护

　　


　　保护状态特征为间断性的输出电流，且输出电流值限定在某个范围内，且能自动恢复供电。

　　


　　过温保护

　　


　　当电源模块温度高于设定值时，电源模块会处于保护状态，停止为交换机供电，降温后自动恢复供电。

　　


　　热插拔

　　


　　支持

　　


　　技术指标表5-11 W2PSD2201技术指标

项目描述
尺寸（宽 x 深 x 高，不含包材） [mm]41mm×393mm×130mm
重量（不含包材） [kg]＜2.5kg
输入路数1
额定输入电压 [V]-48V DC～-60V DC
输入电压范围 [V]-40V DC～-72V DC
输入电流 [A]60A
额定输出电压 [V]53.5V DC
额定输出电流 [A]42A
额定输出功率 [W]2200W
电源散热方式风冷散热
热插拔支持
