华为路由城域网核心NetEngine5000E集群路由器

华为路由城域网核心NetEngine5000E集群路由器1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜

高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜

2室外通信电源机柜,室外电池仓,

3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电池



品牌

华为

型号

ETP4830-A1

功能

AC/DC

调制方式

其他

输出路数

其他

晶闸管连接方式

其他

加工定制

输入电压

220V

输出纹波噪音

1

输出电压精度

1%

电压调整率

1%

负载调整率

11%

输出电流

30A

工作温度范围

1℃

重量

1kg

产地

广东

类型

AC/DC电源

输出功率

2000W

输出电压

48V

适用范围

1

扩展功能

1

备注说明

1

额定功率

11

复位方式

1

调节电压

1

冷却风扇类型

1

货号

1

厂家

华为

  系统配置表2-1 ETP4830-A1系统配置

  项目




  ETP4830-A1




  配电单元




  交流输入制式




  230V AC单相(L,N),兼容230V AC双火(L,L)




  直流配电




  电池熔丝




  20A×1路




  负载熔丝




  20A×2路




  监控模块




  支持以下监控模块:

  SMU01A(1个)

  SMU01B(1个)

  SMU01C(1个)




  整流模块




  支持以下整流模块:

  R4815G1(1-2个)

  R4815N1(1-2个)

  说明:

  支持R4815G1和R4815N1混插。




  ETP4830-A1主要特点如下:

  电压范围宽85V AC~300V AC

  完善的电池管理功能

  SMU01A支持接入网主从协议、电总协议、SNMP等多种安全协议,可与华为NetEco或者第三方网管通信,组网灵活,实现远程管理,无需人员值守

  SMU01B支持接入网主从协议,通过华为接入网主设备可接入U2000

  SMU01C支持电总协议和接入网主从协议,电总协议可接入动环,主从协议只支持接入网主机

  支持LCD界面显示、按键操作

  支持电子标签识别功能

  支持整流模块、监控模块热插拔

  支持同容量高效、标效整流模块混插

  整流模块功率因数值达0.99

EP4830-A1嵌入式电源 华为48V30A开关电源系统EP4830-A1嵌入式电源 华为48V30A开关电源系统EP4830-A1嵌入式电源 华为48V30A开关电源系统EP4830-A1嵌入式电源 华为48V30A开关电源系统EP4830-A1嵌入式电源 华为48V30A开关电源系统

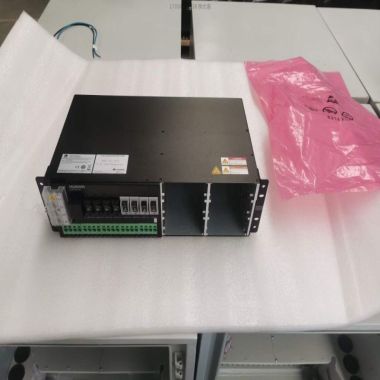

  外观介绍图3-1 外观

EP4830-A1嵌入式电源 华为48V30A开关电源系统

  (1)接地螺丝




  (2)交流输入端子(盖板后)




  (3)监控模块安装空间




  (4)整流模块安装空间




  (5)电池熔丝




  (6)直流输出端子




  (7)负载熔丝




  (8)电池接线端子





EP4830-A1嵌入式电源 华为48V30A开关电源系统

  监控模块和整流模块不可以互换槽位,否则可能损坏监控模块和整流模块。

  整流模块

  整流模块是将输入的交流电转换成稳定的直流电。

  图3-2 外观

EP4830-A1嵌入式电源 华为48V30A开关电源系统

  (1)电源指示灯




  (2)告警指示灯




  (3)故障指示灯




  (4)拨销




  (5)把手





  表3-1 指示灯说明

  指示灯




  颜色




  状态




  说明




  电源指示灯




  绿色




  常亮




  整流模块有交流输入。




  常灭




  无交流输入。




  整流模块内部损坏。




  0.5Hz闪烁




  人工查询状态。




  4Hz闪烁




  整流模块处于应用程序加载状态。




  告警指示灯




  黄色




  常灭




  整流模块无保护告警。




  常亮




  环境温度过高引发预告警。

  环境温度过高或过低保护关机告警。




  交流输入过欠压保护。




  整流模块休眠关机。




  0.5Hz闪烁




  整流模块与外部通讯中断。




  故障指示灯




  红色




  常灭




  整流模块无故障。




  常亮




  输出过压锁死。




  整流模块内部故障引起的无输出。




  SMU01A外观图3-3 SMU01A外观
