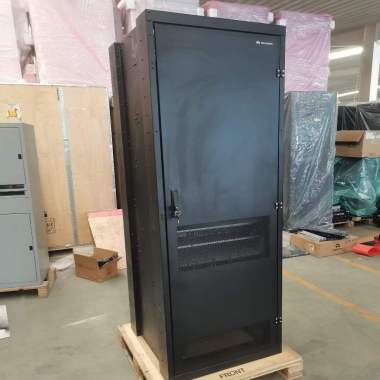

TP48600T-N20A7/48V600A华为开关电源机柜

TP48600T-N20A7/48V600A华为开关电源机柜1户外通信电源机柜,室外一体化电池仓,ETC机柜,外一体化电池仓机柜高速ETC机柜,前后开门机柜,室外通信机柜,铁塔基站机柜2室外通信电源机柜,室外电池仓,3室外一体化机柜,户外通信机柜

4室外空调机柜,空调机柜,户外机柜,户外设备机柜,5G户外一体化机柜,室外电源机柜,室外设备机柜,室外综合机柜,户外防水机柜,室外恒温机柜,室外网络设备机柜,室外交换机机柜,直流空调机柜,楼顶机柜,落地机柜,交流空调机柜,嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

www.bjls009.com



品牌

华为

型号

TP48600T

功能

AC/DC

调制方式

其他

输出路数

其他

晶闸管连接方式

其他

输入电压

220V

输出纹波噪音

1

输出电压精度

1%

电压调整率

1%

负载调整率

1%

输出电流

600A

工作温度范围

1℃

重量

1kg

产地

广东

类型

AC/DC电源

输出功率

30000W

输出电压

48V

适用范围

1

扩展功能

1

备注说明

1

额定功率

1

复位方式

1

调节电压

11

冷却风扇类型

1

货号

1

工作温度

1℃

厂家

华为

  室内电源系列

  华为室内直流电源系统,可以为无线接入网站点、有线接入网站点、汇聚层机房、无线网络核心机房,固网核心机房,大型汇聚站点,企业通信网络核心机房,数据中心和行业客户通信机房提供稳定可靠供电保障。采用分立式或一体化集成设计,系统采用业界效率的97%整流模块,额定输出容量200A~3000A。

  技术规格

参数TPB小容量电源TPB大容量电源
尺寸

  (高*宽*深)

2000mm × 600mm × 600mm(一体式)


  1600mm × 600mm × 400mm(组合式)

  546mm × 442mm × 360mm(迷你)

2000mm × 600mm × 600mm
重量20kg~120kg120kg~180kg
防护等级IP20IP20
用户空间0~16U
输入制式220/380VAC三相四线


  110V双火线/三火线

三相五线制(L1,L2,L3,N,PE)


  三相四线制(L1,L2,L3,PE)

输出电流200A~600A1200A~3000A
工作温度范围-10℃~45℃-10℃~45℃
储存/运输温度-40℃~+70℃-40℃~+70℃
相对湿度5%~95%,无凝露5%~95%,无凝露
海拔高度0~4000m(在2000m~4000m环境下高温降额,每升高200m,工作温度降低1℃)0~4000m(在3000m~4000m环境下高温降额,每升高200m,工作温度降低1℃)
散热方式自然散热自然散热


  系统特点

  模块电压输入范围宽85V AC~300V AC

  完善的电池管理功能

  完善的交、直流防雷设计

  提供一路COM接口、一路RS485接口

  支持LCD界面中英文显示、按键操作

  支持整流模块热插拔和高效、标效整流模块混插

  整流模块功率因数值达0.99

  高效整流模块效率高达96%,标效整流模块效率高达93%

  根据负载功率的大小,自动休眠一个或多个整流模块,节省能耗;支持高标效模块混插,节省投资

  支持4用户共享供电,可对4用户的直流用电进行独立电量计量

  支持分用户控制负载下电,可选时间模式(时长可调)或电压模式(电压值可调),分用户上下电参数独立可调

  系统配置表2-1 系统配置

  项目




  TP48300T-N20A7




  TP48600T-N20A7




  交流输入制式




  220/380V AC三相四线




  配电单元




  交流配电:交流输入空开,整流模块输入空开

  直流配电:重要负载支路(BLVD),次要负载支路(LLVD),电池支路




  监控单元




  SMU06C2




  整流模块




  可配置6个R4850N6或R4850G2整流模块




  可配置12个R4850N6或R4850G2整流模块




  交流防雷




  标称雷击放电电流20kA,雷击放电电流40kA,8/20μs




  直流防雷




  差模10kA,共模20kA,8/20μs




  内部结构 图3-2 TP48600T-N20A7
