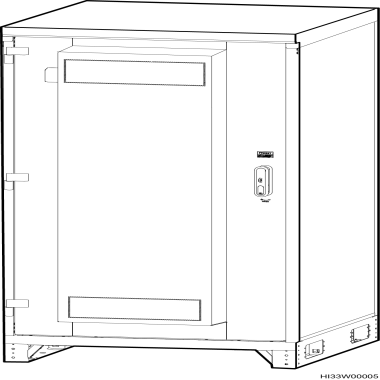

华为室外一体化ICC710-HD1-C1光伏综合通信电源柜1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net www.bjls009.com华为室外一体化ICC710-HD1-C1光伏综合通信电源柜 外观图3-7 ICC710-HD1-C1的外观 内部结构图3-8 ICC710-HD1-C1的内部结构(正面) （1）RTN+铜排
（2）热交换
（3）风机盒
（4）走线面板
（5）DCDU-400AN2
（6）-48V铜排
（7）电池安装空间
图3-9 ICC710-HD1-C1的内部结构(背面) （1）接地排
技术指标表3-7 ICC710-HD1-C1的技术指标 项目
说明
室外机柜
温控： 设备舱：热交换，散热150W/K（当温度在40~45℃，并且太阳辐射时，热交换散热降额至110W/K） 电池舱：直通风 外形尺寸（高×宽×深）：1925mm×900mm×1120mm 底座尺寸（高×宽×深）：150mm×900mm×950mm 重量：300kg 安装方式：落地安装 维护方式：前维护 走线方式：下进下出
工作温度
–10℃～＋40℃（使用TCB-C电池时，温度范围：－10℃～＋45℃） 说明： 低于-5℃时可能出现电池温度低告警，影响电池备电性能。
运输温度
–40℃～＋70℃
存储温度
–40℃～＋70℃
工作湿度
5%RH～95%RH（无凝露）
海拔要求
0m～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
噪声等级
满足GR487要求，噪声声压≤65dBA@1.5m（环温45℃时）
防护等级和工作环境
IP55，C类环境
其他要求
没有导电尘埃和腐蚀性气体、没有爆炸危险 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1要求
部件安装位置图图5-1 ICC710-HD1-C1/ICC710-HA1-C1部件安装位置图（前面） 图5-2 ICC710-HD1-C1/ICC710-HA1-C1部件安装位置图（背面） 华为室外一体化ICC710-HD1-C1光伏综合通信电源柜1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net www.bjls009.com |
