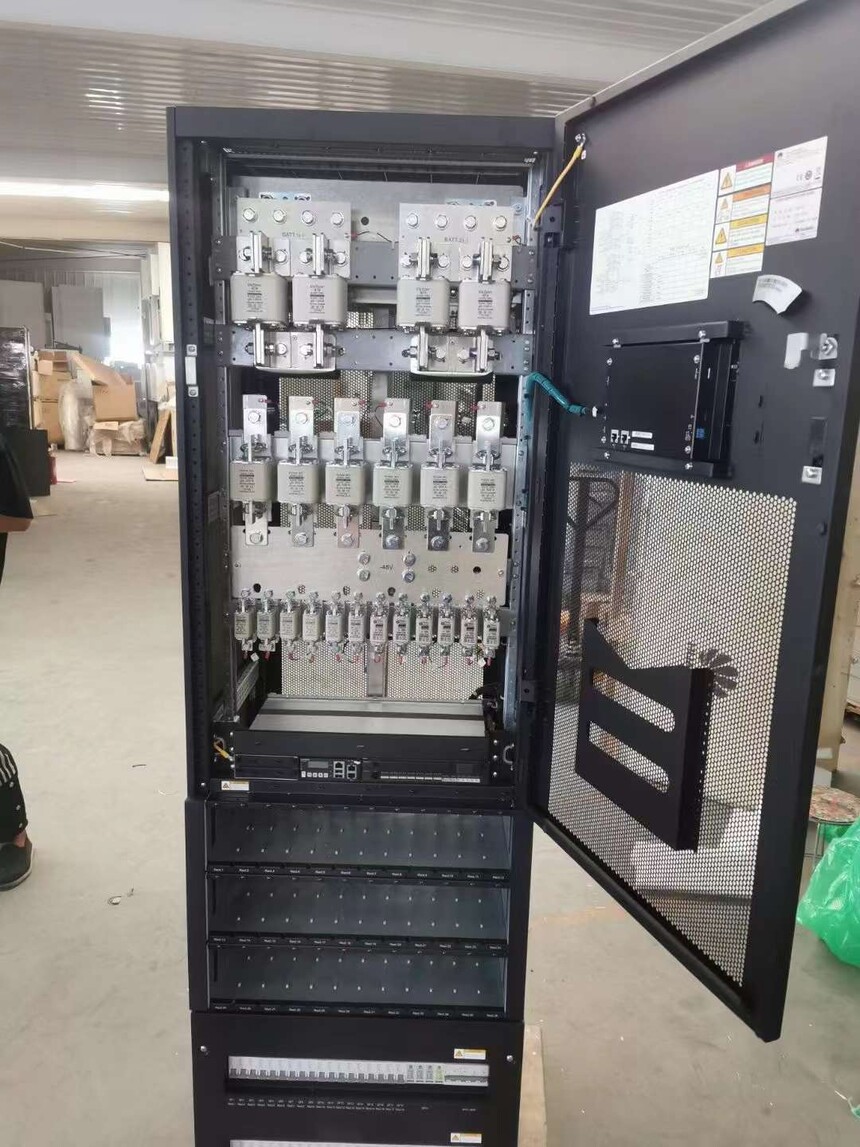

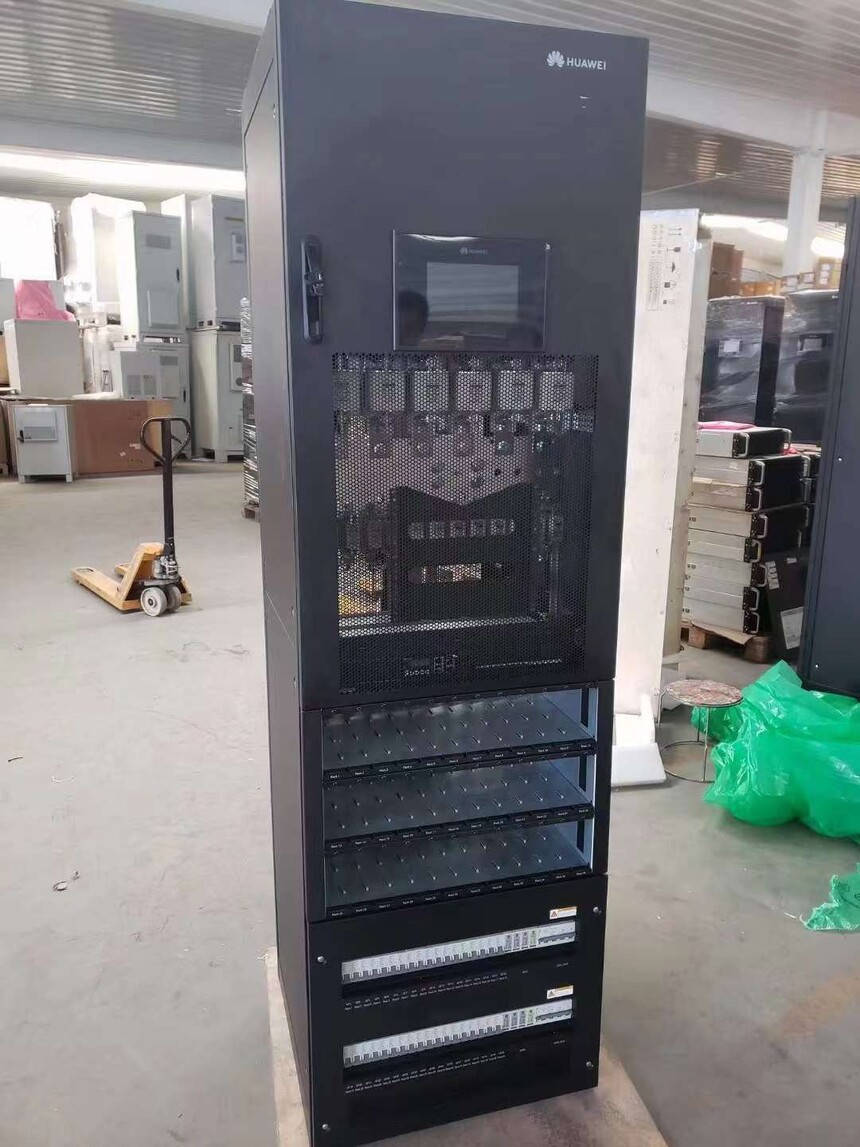

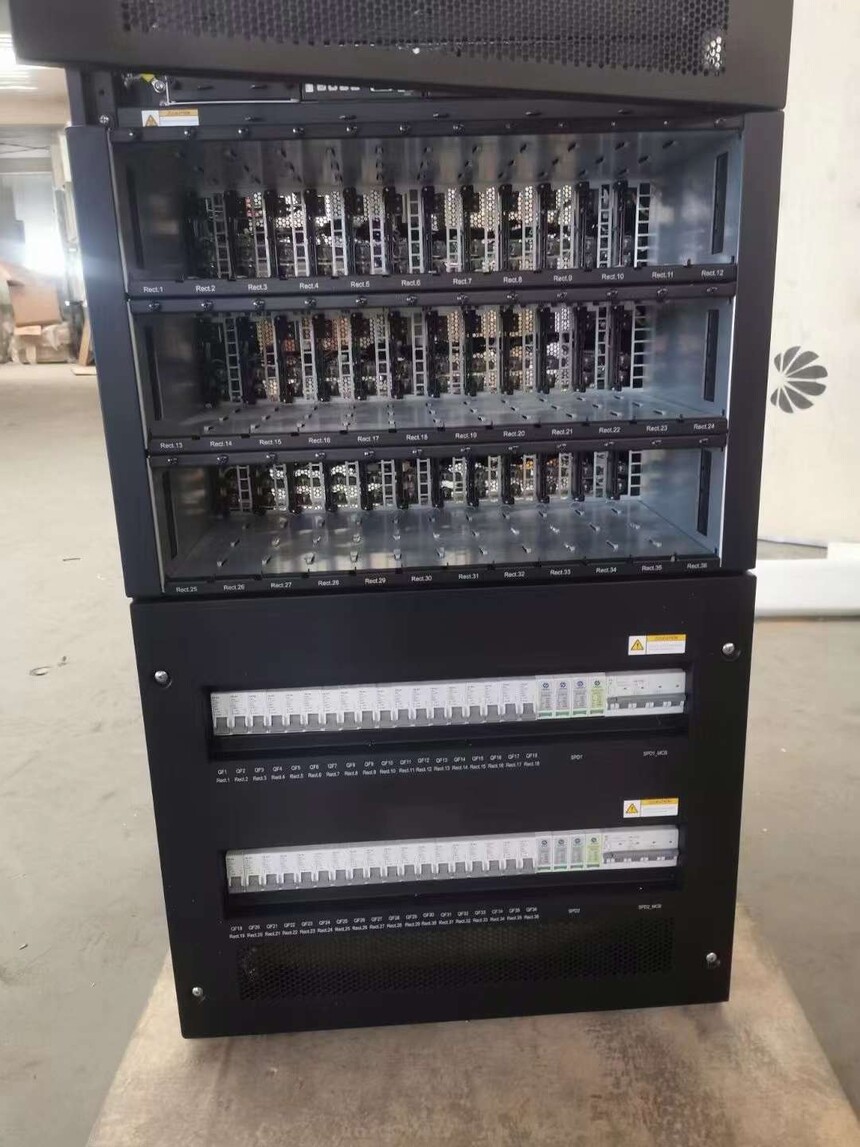

华为高频开关电源48V2500A室内通信电源TP482000B-N20D1柜子1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net www.bjls009.com华为高频开关电源48V2500A室内通信电源TP482000B-N20D1柜子 表3-1 TP482000B机柜配置 项目
TP482000B-N20D1
TP482000B-N20D2
交流输入制式
220V/380V AC 三相四线
120/208V AC（三火线）兼容220/380V AC三相四线
额定输入电压
220V AC 相电压/380V AC 线电压
120V AC 相电压/208V AC 线电压
交流输入端子
190A/3P×2路
300A/3P×2路
整流模块空开
32A/1P×36路
63A/2P×18路
整流模块
R4850G5/R4875G5×36PCS
交流防雷
防雷器：20kA/40kA×2路 防雷空开：32A/4P×2路
负载支路
NT3（500A）×6路 NT00（160A）×6路，NT00（100A）×6路
电池支路
NT4（1250A×2）×2路
电池电流检测
分流器2000A/25mV×2路
总负载电流检测
分流器2000A/25mV×1路
直流防雷
直流防雷板（差模10kA，共模20kA，8/20μs）
监控单元
SMU02C
表3-2 TP481200B机柜配置 项目
TP481200B-N20D1
交流输入制式
220V/380V AC 三相四线
额定输入电压
220V AC 相电压/380V AC 线电压
交流输入空开
200A/3P×1路
整流模块空开
32A/1P×18路
整流模块
R4850G5/R4875G5×18PCS
交流防雷
防雷器：20kA/40kA×1路 防雷空开：32A/4P×1路
输出电流
1200A
输出功率
R4875G5：1200A/57.6V 72KW R4850G5：937A/57.6V（1125A/48V） 54KW
负载支路
NT3（500A）×4路，NT2（400A）×2路 NT00（160A）×6路，NT00（100A）×6路
电池支路
NT4（1000A）×2路
电池电流检测
分流器1000A/25mV×2路
总负载电流检测
分流器1000A/25mV×1路
直流防雷
直流防雷板（差模10kA，共模20kA，8/20μs）
监控单元
SMU02C
产品
型号
机柜类型
备注
TP482000B
TP482000B-N20D1
2500A组合柜
支持与TPD48202B智能配电柜、TBC1000B锂电池柜并柜
TP482000B-N20D2
TP481200B-N20D1
1200A组合柜
TPD48202B
TPD48202B-N20C6
2000A智能配电柜
-
TBC1000B
TBC1000B-NDA1
1000Ah锂电池柜
-
型号
电流
配电规格
配电排数
TPD48202B-N20C6（01074946）
直流输入电流：≤2000A 负载输出电流：≤2000A
标配空开：100A/1P×12路 每排柔性配置：63A/1P×12路（MCB）或63A~160A熔丝×12路（NT00） 每路电流带分流器（200A/25mV）检测 直流防雷板×1
标准配置4排
TPD48202B-N20C6 （01074946-001）
标配空开：100A/1P×12路 每排柔性配置：63A/1P×12路（MCB）或63A~160A熔丝×12路（NT00） 每路电流带分流器（200A/25mV）检测 直流防雷板×1
标准配置6排
工程设计图图E-1 TP482000B-N20D1工程设计图 图E-2 TP482000B-N20D2工程设计图 图E-3 TP481200B-N20D1工程设计图 图E-4 TPD48202B-N20C6工程设计图
