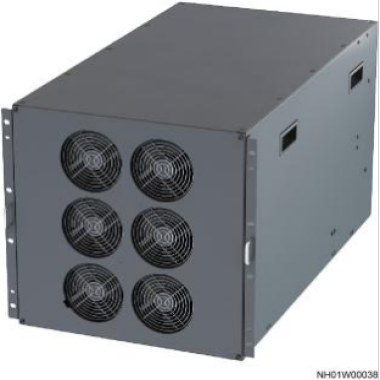

华为NetCol5000-A013HXWE1机房空调华为NetCol5000-A013HXWE1机房空调不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net 室内机 外观 图 2-1 室内机外观
组成 室内机主要有EC风机、蒸发器、电子膨胀阀、电加热（选配）、湿膜加湿组件（选 配）、轻载除湿组件、冷凝水泵等部件组成。 ● EC风机 采用EC风机，实现无级调速，降低过温负载能耗。 ● 蒸发器 采用高散热效率的V型换热器，兼容轻载除湿设计，进入轻载除湿模式后，自动关 闭除湿电磁阀，降低蒸发温度，增大除湿量，满足解决轻载高湿应用场景，有效 控制机房温湿度需求。 ● 电子膨胀阀 节流装置采用知名品牌电子膨胀阀，由系统控制电子膨胀阀快速准确的根据温湿 度需求调节制冷剂流量，保证系统的稳定与可靠，实现机房温湿度均衡。 ● 电加热 PTC（Positive Temperature Coefficient）电加热具有加热启动快、加热量大且散 热均匀等特点；可自动匹配加热量调节，两重保护设备安全稳定运行。 ● 湿膜加湿组件 采用湿膜蒸发冷却技术，实现节能和降温的目的，维护成本低，循环加湿可节约 水源。 ● 轻载除湿组件 低载除湿特性，可以使低负载（最低10%）、高湿环境中冷通道的湿度维持在 20%~80%。 16
● 冷凝水泵 采用耐高温材料，保证冷凝水顺利排出，适用范围广。水泵扬程为4m，采用双液 位检测器控制，可靠性高。相关排水异常告警可上传至监控单元，产生声光告 华为NetCol5000-A013HXWE1机房空调华为NetCol5000-A013HXWE1机房空调不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net |
