华为ESM-4825A1储能模块 ，华为ESM-4825锂电池，华为ESM-4825A1技术参数
华为ESM-4825A1储能模块 ，华为ESM-4825锂电池，华为ESM-4825A1技术参数
1.1 外观与接口
1.3.1 外观

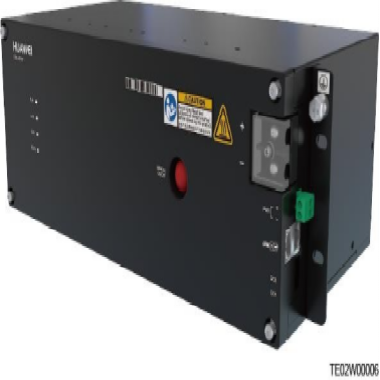

图1-2 ESM 外观
1.3.2 面板与接口
面板与接口
图1-3 ESM 的面板与接口
表1-2 面板接口定义
序号 | 丝印 | 名称 | 描述 |
1 | RUN | 运行指示灯 | 示意图参考图 1-5。 详细功能及作用参考表 1-5。 |
ALM | 告警指示灯 |
CHG | 充电指示灯 |
DCHG | 放电指示灯 |
序号 | 丝印 | 名称 | 描述 |
2 | MANUAL ON/OFF | 手动上下电开关按钮 | 手动上下电、维护，属于接触式按钮，具体功能参考 1.3.3 激活与开机。 |
3 | GND | 保护接地 | M6 螺丝。 |
4 | + | ESM 正极端子 | ESM 的正极、负极接口。采用 M4 螺钉固定，需选择合适 OT 端子，扭矩要求 1.6 N·m，线径尺寸建议≤6mm2。 |
- | ESM 负极端子 |
5 | PWR | ESMU 外部供电接口。 | PWR 端子上加上 43.2V-58V 的电压可激活 ESM，具体功能参考 1.3.3 激活与开机。 |
6 | COM_ IN | 通信接口 | 用于上报信息和通信级联。 采用RJ45 端子；满足 1000A 浪涌的防护能力，具体参考表 1-3。 |
COM_ OUT | 通信接口 |
7 | DO1 DO2 | ESM 干接点输出 | 告警输出干接点，可配置（默认闭合告警），具体描述参考表 1-4。 |
图1-4 RJ45 管脚
