3.1 内部结构

图3-1  TP48300T-N20A7

（1）RTN+母排 （2）电池熔丝 （3）用户 3 直流输出空开

和熔丝

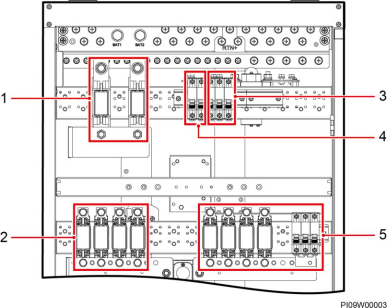

图3-2 TP48600T-N20A7

（1）RTN+母排 （2）电池熔丝 （3）用户 3 直流输出空开

和熔丝

图3-3 直流配电单元（TP48600T-N20A7）

（1）电池熔丝 （2）用户 3 的BLVD 熔丝 （3）用户 4 的 LLVD 空开

（4）用户 4 的BLVD

空开

（5） 用户 3 的 LLVD 空开和熔丝

TP48300T-N20A7，TP48600T-N20A7 机柜中，用户 1~用户 3 的直流配电布局相同，上图仅以

TP48600T-N20A7 机柜的用户 3 为例。

表3-1 配电规格

3.2 整流模块

整流模块将输入的交流电转换成稳定的直流电。

外观

图3-4 整流模块外观

（1）运行指示灯 （2）告警指示灯 （3）故障指示灯

（4）拨销 （5）把手

指示灯说明

表3-2 整流模块指示灯说明

3.3 监控单元 SMU06C2

面板

图3-5 SMU06C2 面板
