产品概述 ETP4830-A1 是盒式电源系统，给–48V DC 系列的通信设备进行供电。ETP4830-A1 电 源系统采用 15A 整流模块，组成系统后最大输出电流为 30A。 型号说明 ETP4830-A1 型号说明 ETP4830-A1
系统特点 ETP4830-A1 主要特点如下： 电压范围宽 85V AC～300V AC 完善的电池管理功能 SMU01A 支持 SNMP、HTTPS 等多种安全协议，可与华为 NetEco 或者第三方网 管通信，组网灵活，支持 WEB 界面操作功能，实现远程管理，无需人员值守 SMU01B 支持华为主从协议，可接入 U2000 SMU01C 支持电总协议，可接入动环 支持 LCD 界面显示、按键操作 支持电子标签识别功能 支持整流模块、监控模块热插拔 支持同容量高效、标效整流模块混插 整流模块功率因数值达 0.99
工作原理 电源系统工作原理示意图如图 2-2 所示，交流电通过交流配电单元进入整流模块，整 流模块将交流电转成–48V 直流电，由直流配电单元给多路负载供电。 交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电 流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后， 整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。 监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常， 及时上报告警信号。

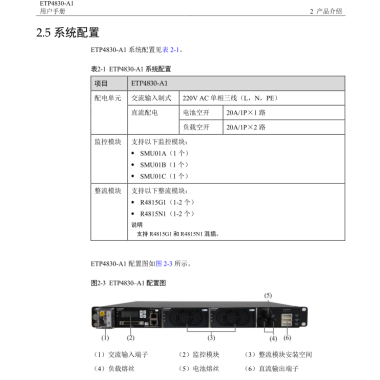

ETP4830-A1 系统配置 项目 ETP4830-A1 配电单元 交流输入制式 220V AC 单相三线（L，N，PE） 直流配电 电池空开 20A/1P×1 路 负载空开 20A/1P×2 路 监控模块 支持以下监控模块： SMU01A（1 个） SMU01B（1 个） SMU01C（1 个） 整流模块 支持以下整流模块： R4815G1（1-2 个） R4815N1（1-2 个） 说明 支持 R4815G1 和 R4815N1 混插。
整流模块指示灯说明 指示灯 颜色 状态 说明 电源指示灯 绿色 常亮 整流模块有交流输入。 常灭 无交流输入。 整流模块内部损坏。 0.5Hz 闪烁 人工查询状态。 4Hz 闪烁 整流模块处于应用程序加载状态。 告警指示灯 黄色 常灭 整流模块无保护告警。 常亮 环境温度过高引发的整流模块限功率 预告警。 环境温度过高或过低保护关机告警。 交流输入过欠压保护。 整流模块休眠关机。 华为通信电源ETP4830-A1OLT电源技术参数 户外基站电源柜交转直整流供电机柜高速ETC户外柜 48V400A混合供电光伏机柜 通信电源.PDU配电单元.锂电池.充电桩模块.蓄电池.电池开关箱.一体化UPS电源.UPS电源.不间断电源.逆变器.精密空调.通信电源.开关电源.嵌入式电源.室外机柜.户外机柜.壁挂电源.网络机柜.服务器机柜.交换机机柜.列头柜.配电箱.一体化机柜.48V通信电源.24V通信电源.分立式通信电源.组合式通信电源.监控模块.整流模块.ATS自动切换，通信电源.开关电源.高频开关电源 .5G室外通信电源柜.室外柜.户外机柜.室外一体化电源.通信电源柜..壁挂通信电源.分立式通信电源柜.一体化电源柜.网络机柜.服务器机柜.交换机机柜.冷风通道机柜.列头柜..交流配电柜.不间断UPS电源.锂电池.蓄电池.精密空调.嵌入式电源.PDU配电单元.配电箱.充电桩模块.整流模块.监控模块.外机柜.室内机柜.壁挂电源.高频开关电源.冷风通道机柜.不间断UPS电源.整流模块.UPS模块.高频开关电源柜. 充电桩模块.5G室外一体化机柜.室内一体化机柜.监控单元.UPS旁路电源.OLT传输机柜.嵌入式电源.室外电池仓.不间断电源20KV UPS.ETC机柜.锂电池.网络机柜.整流器.楼顶机柜.室外综合机柜.三合一高频开关电源机柜.直流远供电电源系统.落地机柜.交流电源系统.室内电池柜.高压开关电源ETP48200 ETP48400 ETP48600 |
