华为服务器机柜N68E-22,600/800/2200华为46U ATAE机柜
机架介绍

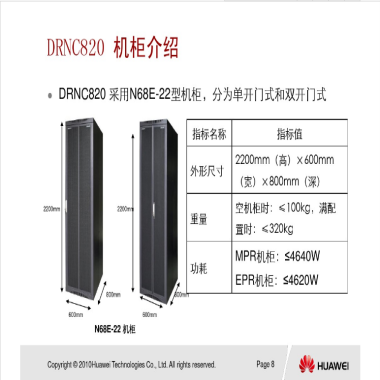

华为N68E-22型机架和华为N68-21-N型机架，这两种类型的机架外形相似。N68E-22型机柜可分为单开门式和双开门式。
N68E-22机柜
指标名称 | 指标值 |
外形尺寸 | 2200mm（高）×600mm（宽）×800mm（深） |
可用空间高度 | 46U |
重量 | 空机柜时：≤100kg，满配置时：≤350kg |
功耗 | RSR机柜：≤4650W RBR机柜：≤4660W |
1 Q：目前我司传送网有哪几款主流机柜？
A：目前传送网即将由T系列老机柜切换到N系列新机柜，切换关系见下表：
老机柜（T系列） | 新机柜（N系列） |
|
|
|
|
机柜结构：
拼装机架 | 机架结构：
前后龙门框拼装 |
高度规格：
2000/2200/2600 | 高度规格：
2000/2200 |
机柜颜色：
NC紫灰、NC银灰双色平光 | 机柜颜色：
NC紫灰单色砂纹 |
|
|
|
|
机架结构：
拼装机架 | 机架结构：
焊接机架 |
高度规格：
2000/2200/2600 | 高度规格：
2000/2200 |
机柜颜色：
NC紫灰、NC银灰双色平光 | 机柜颜色：
NC紫灰单色砂纹 |
|
|
|
|
机架结构：
拼装机架 | 机架结构：
拼装机架 |
高度规格：
2000/2200/2600 | 高度规格：
2000/2200 |
机柜颜色：
NC紫灰、NC银灰双色平光 | 机柜颜色：
NC紫灰单色砂纹 |
回到目录
2 Q：机柜型号上的字母和数字代表的含义是什么？
A：以N63E-22型机柜为例说明：
① N表示Next，代表华为新一代网络机柜。
② 63表示该款机柜的宽度为600mm，深度为300mm。同理N66T就表示600mm宽，600mm深的机柜，此外核心网机柜N68E、N610E也是这样命名的。
③ E表示Enhanced，代表加强型机柜，N63E机柜主要应用于MSTP和PTN设备的安装。
B仅仅用于区别字母E，无实际含义，N63B的命名继承于T63B，该款机柜主要应用于波分设备的安装。
T表示Transmission，代表传输的意思。由于N66E的命名已经被接入网机柜占用，因此传送网机柜选择了N66T作为600mm深机柜的名称。
④ 22表示该款机柜的高度为2200mm。同理20就表示2000mm高度的机柜。目前我司传送网只提供2000mm和2200mm两种高度的机柜（2600mm高度的机柜采用在2200mm机柜上安装400mm围框的解决方案，
3 Q：能否提供一下新机柜的各项参数？
A：主要参数见下表：
机柜型号 | 外形尺寸 W×D×H(mm) | 净重(Kg) | 方孔条安装面离前门内侧的距离（mm） | 主 |
