华为ETP4890 电源系统技术参数，华为2U开关电源，华为48V90A高频开关电源
ETP4890电源系统用于交流供电的机柜中，将输入的AC转化为DC后，实现DC配电功 能。 ETP4890电源系统具有小型化和模块化设计，可实现快捷的安装和维护；同时具 有高效和LCD界面管理等特性；最大输出电流可达90A。
功能
● ETP4890电源系统将输入的交流电转换成稳定的直流电，提供给通信设备使用。
● 支持通过COM 、RS485/RS232串口和上位机通信，根据监测的测量值或上位机发 送的控制命令给出控制信号，实时检测配电参数、整流模块参数、备用开关量参 数。
● 支持连接1组~2组铅酸蓄电池，通过监控模块对蓄电池进行管理。提供完备的蓄 电池充放电管理功能，可保证蓄电池的合理使用。
● ETP4890电源系统还可以通过DB50接口与传感器转接盒相连接，可实现模拟量检 测、开关量检测、控制量信号输出等功能。
● 站点监控模块实时监控ETP4890电源系统内的各项运行参数，并及时对各种工作 状态进行判断和上报告警信号。
● ETP4890电源系统的监控模块液晶屏可以清晰地显示监控、告警等信息，也可以 允许进行参数设置等操作。
外观

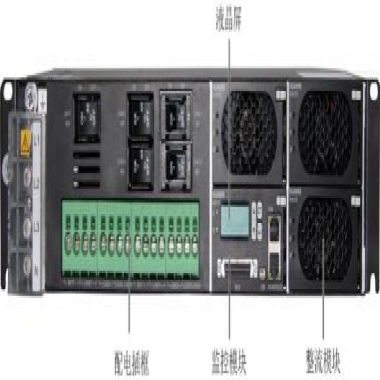

ETP4890电源系统的外观如图2-11所示。
图 2-11 ETP4890 电源系统
配置
ETP4890电源系统部件配置说明如表2-4所示。
表 2-4 ETP4890 电源系统部件配置说明
部件名称 | 配置 |
监控模块 | 1个 |
整流模块R4830N1/R4830G1 | 1个~3个(可选，默认配置R4830N1 ) |
ETP4890电源系统中可配置3个整流模块，整流模块之间并联输出。 ETP4890电源系统中整流模块个数和最大输出电流的对应关系如表2-5所示。
表 2-5 整流模块和最大输出电流对应关系
整流模块个数 | 最大输出电流 |
1 | ● 30A ，55℃ ● 25A ，60℃ |
2 | ● 60A ，55℃ ● 50A ，60℃ |
3 | ● 90A ，55℃ ● 75A ，60℃ |
监控模块通信口定义
监控模块通信口定义如表2-6所示。设备波特率可通过监控模块的LCD设置。
表 2-6 监控模块通信口定义
通信口 | 通信方式 | 通信参数 | 备注 |
COM | RS485/RS232 | 波特率： 19200bit/s、 9600bit/s | 作为串口使用，与 上位机通信 |
RS485/RS232 | RS485/RS232 | 波特率： 19200bit/s、 9600bit/s | 作为串口使用、支 持北向通信与南向 通信 |
说明
ETP4890电源系统默认配置具备带内管理功能的监控模块(SMU01B)， COM口不能作为网口 使用。
指示灯说明
ETP4890电源系统的整流模块指示灯说明如表2-7所示。
表 2-7 ETP4890 电源系统的整流模块指示灯说明
名称 | 颜色 | 状态 | 说明 |
电源指示灯 | 绿色 | 常亮 | 整流模块正常工作 |
慢闪(0.5Hz) | 有交流输入且模块 处于手动查询状态 |
快闪(4Hz) | 在线加载 |
常灭 | 无交流输入或整流 模块损坏 |
告警指示灯 | 黄色 | 常亮 | 整流模块出现可恢 复保护 |
闪烁 | 整流模块和站点监 控模块通信中断 |
常灭 | 正常 |
故障指示灯 | 红色 | 常亮 | 有不可恢复故障 |
闪烁 | 监控模块配置的整 流模块类型和实际 的整流模块类型不 匹配 |
常灭 | 正常 |
监控模块指示灯说明如表2-8所示。
表 2-8 监控模块指示灯说明
名称 | 颜色 | 状态 | 说明 |
运行指示灯 | 绿色 | 常灭 | 监控模块故障或无 直流输入 |
慢闪(0.5Hz) | 监控模块正常工 作，与上位机通信 正常 |
快闪(4Hz) | 监控模块正常工 作，与上位机通信 不正常 |
告警指示灯 | 红色 | 常灭 | 无严重告警 |
常亮 | 有严重告警 |
