PEM模块

PEM模块是设备的直流48V电源接入模块。

概述

表1 电源属性

属性	描述
描述	直流48V电源接入模块
BOM	02120560
型号	CR5M000PEM60

表2 电源对应产品与版本支持情况

产品	最低软件版本
ME60-X8	V800R008C10
ME60-X16	V800R008C10

外观

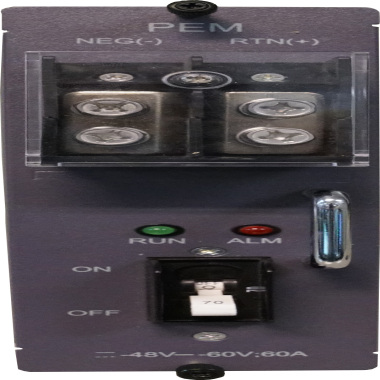

面板

表3 指示灯

指示灯	状态说明
RUN	输出正常指示灯。绿色常亮，表示正常输出。
ALM	电源故障指示灯。红色常亮，表示： 电源模块防雷电路失效。 电源模块没有接输入的电源线。

表4 接口列表

接口名称	描述
NEG（-）	-48V/-60V电源输入接口
RTN（+）	BGND电源输入接口

表5 开关

接口	描述
ON OFF	空气开关容量：70A。 控制直流输入的通和断。

功能

PEM为设备接入直流电源，支持供电备份：

• 给单板供电的两路-48V电源在单板上合路。

• 给风扇供电的两路-48V电源，经过滤波盒进行低频滤波之后，到风扇框内部进行合路。

支持输入过欠压告警，过流、短路保护。

技术指标

项目	描述
尺寸（宽x深x高）	105mmx58mmx220mm
重量	1.1kg
额定电压	-48V/-60V
电压范围	-38.4VDC ～ -72VDC
最大电流	70A
典型功耗	1.0W
典型散热值	3.2BTU/hour
