华为N6XE支架技术参数 N6XE 支架及配件 在防静电地板上进行N610E-22机柜安装时，需要安装机柜支架，以确保机柜底面与机 房防静电地板的上平面齐平。
功能 当N610E-22机柜安装在防静电地板上时，需要使用N6XE支架，在机柜底部对其进行支 撑将机柜垫高，使机柜底面与机房防静电地板的上平面齐平。 支架由钢板焊接而成。在支架下加装绝缘垫板、膨胀螺栓处加装绝缘套，使整套设备 在未连接地线之前不与大地导通，能有效地满足绝缘要求。
每个N610E-22机柜独立使用一套支架，包括2个滑道组件、2根伸缩杆、2个前托板、2 个支架并联安装件。 l N6XE支架外观 N6XE支架外形如图3-1所示。

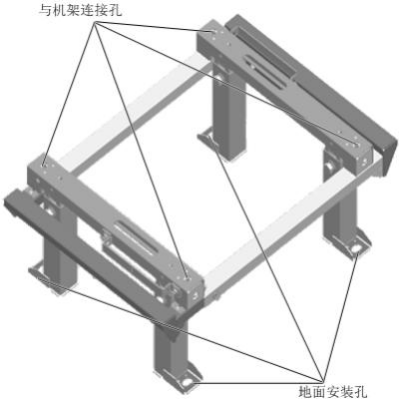

图 3-1 N6XE 支架外形图
N6XE支架包括三种可调高度系列组件，各种组件的高度调节范围请参见表3-1。
表 3-1 N6XE 支架类型高度表
l 地板高度指防静电地板的上平面距水泥地面的距离。 l 当地板高度低于200mm或者高于700mm时，请联系设备供应商技术支持人员。
l N6XE支架滑道组件外观 一台机柜使用2个滑道组件，用于连接机架和支架，其外形如图3-2所示。

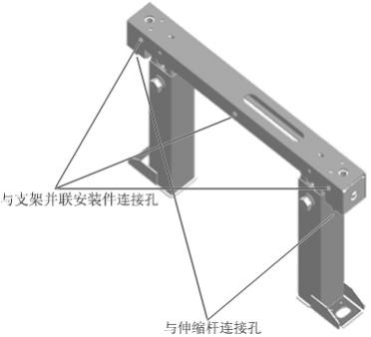

图 3-2 N6XE 支架滑道组件外形示意图
l N6XE支架伸缩杆外观 1台机柜使用2根伸缩杆，用于调节支架高度，其外形如图3-3所示。

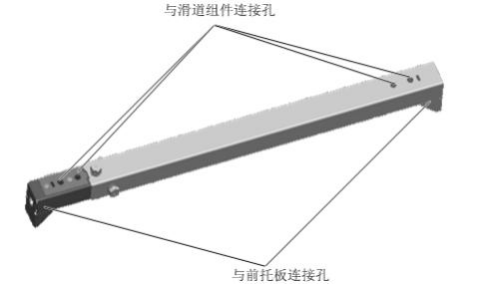

图 3-3 N6XE 支架伸缩杆外形示意图
l N6XE支架前托板外观 1台机柜使用2个前托板，用于支撑机架前后的防静电地板，其外形如图3-4所示。

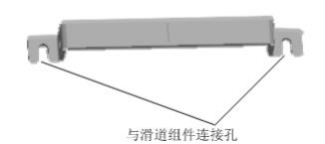

图 3-4 N6XE 支架前托板外形示意图
l N6XE支架的支架并联安装件外观 1台机柜使用2个支架并联安装件，用于连接支架，其外形如图3-5所示。

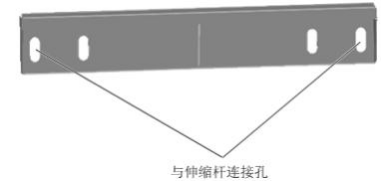

图 3-5 N6XE 支架的支架并联安装件外形示意图
|
